Аппарат испытания диэлектриков СКАТ-70Ц-С

Госреестр

Артикул: x-13460

Аппарат предназначен для испытания и диагностирования изоляции силовых кабелей, ограничителей перенапряжения, твердых диэлектриков, средств защиты и других объектов и материалов, для испытания которых требуется высокое напряжение.

Подробнее

433 650 руб./шт

Поверка - 10000 ₽/шт

Уточняйте наличие

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Опции и аксессуары

Быстрый просмотр

Кабель высоковольтный СКВИЛ 70

Уточняйте наличие

2 258 руб./шт

- +

В корзину

Быстрый просмотр

Устройство блокировки и светозвуковой сигнализации УБСВН-Л

Уточняйте наличие

17 325 руб./шт

- +

В корзину

Описание

Госреестр № 87761-22

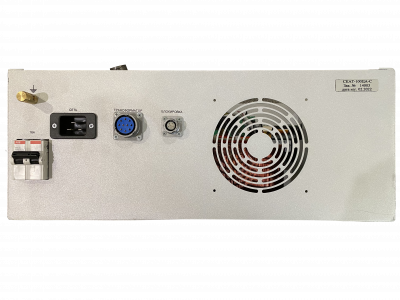

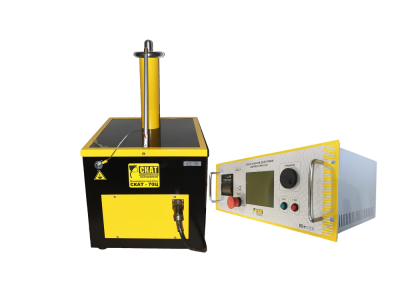

Аппарат испытания диэлектриков СКАТ-70Ц-С (измерительный блок для монтажа в стойку с высоковольтным блоком 70кВ в металлическом корпусе)

Аппарат предназначен для испытания и диагностирования изоляции силовых кабелей, ограничителей перенапряжения, твердых диэлектриков, средств защиты и других объектов и материалов, для испытания которых требуется высокое напряжение. Также может использоваться как генератор высокого напряжения переменного и постоянного тока.

Аппарат СКАТ-70Ц обладает расширенным функционалом. В дополнение к ручному и автоматическому режиму реализован режим испытания по встроенным программам — прибор наберет заданное напряжение c заданной в программе скоростью автоматически, выдержит заданное время, снимет напряжение и выдаст полный отчет на экране. Параметры и названия 10 программ можно редактировать с помощью пользовательского меню. Отчеты последних 50 испытаний сохраняются в энергонезависимой памяти, доступны для просмотра и печати с помощью подключаемого по RS232 принтера (опционально). Имеются часы реального времени.

Присутствует автоматический режим предварительного прожига дефектной изоляции. Этот режим используется при пробое изоляции в муфтах и при заплывающих пробоях для снижения пробивного напряжения до уровня рабочего напряжения установок прожига. Также этот режим можно использовать для заряда конденсаторов в генераторах акустических ударных волн.

Имеет яркий шестидюймовый жидкокристаллический дисплей с подробным отображением всех основных и дополнительных параметров испытания (действующее значение тока и напряжения, амплитудное значение напряжения, среднее значение выходного тока, выходная мощность, ток утечки за 10 сек).

Цена указана без НДС

Характеристики

? Стоимость поверки оборудования Поверка	10000
Тип	Аппарат испытания диэлектриков

Характеристики

Испытание напряжением постоянного тока (DC)
Выходное напряжение	Диапазон регулирования, кВ	от 1 до 71
	Диапазон измерений, кВ	от 3 до 70
	Пределы допускаемой относительной погрешности измерений, %	± (2,0+0,04·((70/U)-1)), где U - измеренное значение, кВ
	Амплитуда пульсаций, %	3
	Полярность напряжения постоянного тока	отрицательная (опционально - положительная)
Выходной ток	Максимальный уровень, мА	20
	Диапазон измерений, мА	от 0,1 до 20
	Пределы допускаемой относительной погрешности измерений, %	± (2,0+0,1·((20/I-1)), где I - измеренное значение, мА
Испытание напряжением переменного тока (AC)
Выходное напряжение	Диапазон регулирования, кВ	от 1 до 51
	Диапазон измерений, кВ	от 2 до 50
	Пределы допускаемой относительной погрешности измерений, %	± (2,0+0,04·((50/U)-1)), U - измеренное значение, кВ
	Амплитуда пульсаций, %	5
Выходной ток	Максимальный уровень, мА	50
	Диапазон измерений, мА	от 0,1 до 50
	Пределы допускаемой относительной погрешности измерений, %	± (2,0+0,1·((50/I-1)), I - измеренное значение, мА
Емкость допустимой нагрузки при максимальном напряжении	до 2,5 нФ
Системные параметры
Режимы испытания	ручной автоматический по программе
Скорость изменения напряжения, кВ/с	0,5; 1; 2; 5
Интерфейсы
Индикация	шестидюймовый жидкокристаллический дисплей
Управление аппаратом	кнопочное и с помощью энкодера
Безопасность
Заземление	защитное заземление Автоматический заземлитель
Защита	защита от превышения допустимого напряжения и тока; отключение при пробое в нагрузке; защита от перегрева высоковольтного блока; внешняя сигнальная лампа (опция)
Системы отключения высокого напряжения	кнопка аварийного отключения; защитная блокировка (опция)
Параметры питания и потребления
Напряжение питающей сети переменного тока, В	от 198 до 242
Частота питающей сети, Гц	от 49 до 51
Максимальная потребляемая мощность, В•А	2800
Максимальный потребляемый ток, А	15
Габаритные размеры

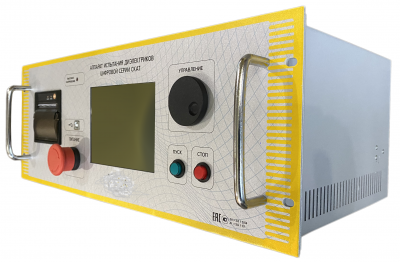

Блок управления
Высота, мм	420
Ширина, мм	340
Длинна, мм	220
Масса, кг	14

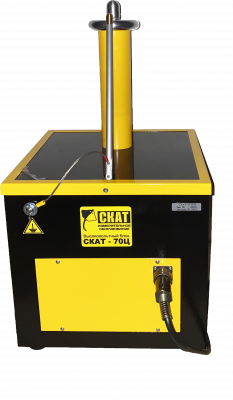

Высоковольтный блок
Высота, мм	650
Ширина, мм	370
Длинна, мм	360
Масса, кг	29
Логистика
Габариты упаковки, длина х ширина х высота, м	0,67 х 0,67 х 0,4
Вес, кг	66
Объем упаковки, м3	0,18
