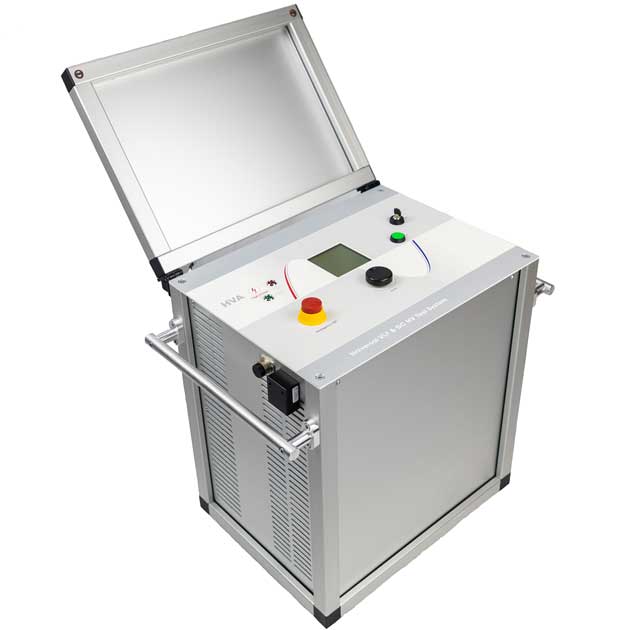

Установка высоковольтная HVA68-2

Госреестр

Артикул: x-12338

Установка увеличенной мощности, предназначенная для испытания кабельных линий среднего напряжения c различным типом изоляции в диапазоне от 0-68кВ.

Подробнее

9 913 000 руб./шт

Поверка - 19500 ₽/шт

Уточняйте наличие

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

Установка HVA68-2 создана для проверки целостности оболочки кабеля. Внутри нее есть генератор высоковольтных сигналов с разными временными параметрами, позволяющий точно найти место повреждения кабеля. Для диагностики кабеля используется метод измерения частичных разрядов, с применением дополнительного модуля PD60, который позволяет снизить количество необходимых кабелей до одного.

HVA68-2 – одна из самых современных, компактных и легких установок для высоковольтных испытаний СНЧ, доступных на рынке сегодня. Она может выполнять различные испытания СНЧ при напряжении 0.1 Гц, постоянное напряжение, прожиг изоляционного слоя и проверку целостности оболочки кабеля.

Установка HVA68-2 предназначена для проверки состояния оболочки кабеля и поиска возможных повреждений. Она оснащена генератором высоковольтных импульсов, которые позволяют определить место повреждения с высокой точностью. Диагностика осуществляется с использованием метода измерения частичных разрядов. Эта установка является одной из самых компактных и мощных на рынке. Она позволяет проводить испытания кабеля с изоляцией СПЭ быстро и безопасно.

Тестирование может проводиться в автоматическом или ручном режиме в соответствии с международными стандартами. Установка HVA68-2 может использоваться для диагностики и тестирования кабелей различного типа. Она обладает высоким качеством выходного сигнала, который остается стабильным в широком диапазоне нагрузок. Установка оснащена большим дисплеем с подсветкой для отображения формы сигнала и параметров тестирования.

Интерфейс прибора очень удобен и прост в использовании, управляется он с помощью специального навигационного колеса. Устройство имеет цельную конструкцию, что обеспечивает его высокую прочность и надежность. Прибор способен тестировать кабели с емкостью до 10 микрофарад, это эквивалентно 30 километрам обычного высоковольтного кабеля, или 10 километрам кабеля при тестировании сразу по трем фазам.

Прибор автоматически выбирает оптимальную частоту тестирования в зависимости от уровня нагрузки, что делает процесс тестирования еще более эффективным. Встроенная энергонезависимая память сохраняет результаты тестирования и позволяет переносить их на другие устройства. Отсутствие подвижных механических элементов и масла для создания и изоляции высокого напряжения делает обслуживание прибора минимальным и обеспечивает его долгий срок службы. Также прибор оснащен защитой от короткого замыкания, что обеспечивает безопасность оператора во время прожигания кабеля.

В нашем магазине вы можете купить Установка высоковольтная HVA68-2 и узнать об особенностях и преимуществах этого прибора. Свяжитесь с нами по телефону или на сайте с помощью формы обратной связи или через чат с онлайн-консультантом. Осуществляем доставку по всей стране. Наше оборудование внесено в Госреестр СИ и проходит поверку.

Характеристики

? Стоимость поверки оборудования Поверка	19500
Тип	Установка высоковольтная

Характеристики

Входное напряжение питания	190 – 240 В, 50/60 Гц
Потребляемая мощность	3 kВА
Максимальное выходное напряжение	Синусоидальное: 48 kВдейств, 68 kВпик Постоянное: ±62 kВ Прямоугольник: 62 kВ Погрешность: ±1% Разрешение: 0,1 kВ
Максимальный выходной ток	52 мAдейств Разрешение: 1мA Погрешность: ±1%
Режим работы	Продолжительный, без ограничений по времени и остановок на охлаждение. 24 часа в сутки, 7 дней в неделю
Диапазон сопротивления	0,1 MОм...5 ГОм
Частота испытательного напряжения	0,01 Гц - 0,1 Гц с шагом 0,01 Гц ( 0,1 Гц) – режим автоматического выбора частоты в зависимости от нагрузки
Испытание оболочки	Максимальное напряжение: 10 kВ, продолжительность: 1 – 15 мин ток отсечки: 0,1 мA – 5,0 мA
Режим точного определения места повреждения оболочки 1	Максимальное напряжение: 10 kВ, продолжительность: 1 – 60 мин Скважность сигнала (Импульс/период): 1:3 / 4с, 1:5 / 4с, 1:5 / 6с, 1:9 /6с
Оптимизация частоты исп. напряжения в зависимости от нагрузки	Да
Выходная нагрузка	При 0,1 Гц 2 мкФ (Примерно 6 км кабель); Максимально 10 мкФ на пониженной частоте и напряжении
Измерительный блок	Цифровой графический дисплей для прямой индикации: Напряжение и Ток (Действующие значения и / или пиковые) Емкость, Сопротивление, время, напряжение пробоя, графическое отображение выходного напряжения в реальном времени
Цикл работы	Непрерывный. Без тепловых ограничений по времени работы
Меню прибора	На русском языке
Режимы испытания	Ручной и автоматический
Режимы работы и выходное напряжение	СНЧ переменное вида "Синус", симметричный, нет зависимости от нагрузки СНЧ переменное вида "Прямоугольник" Постоянное (+ или – полярности) Режим дожига дефекта. Удержание дуги (контролируемый пробой) Испытание камер вакуумных выключателей Испытание оболочки кабеля Поиск места повреждения оболочки кабеля
Safety	1)Индикатор наличия внешнего напряжения (встраивается в установку) 2)Встроенная дублирующаяся (механическая и электрическая) разрядная система
Компьютерный интерфейс	RS232 кабель, USB адаптер для подключения флеш карты (опция)
Память	Встроенная память: до 50 протоколов, 40 тестовых последовательностей USB флеш карта: ограничено только размерами карты памяти
ПО (включено в комплект поставки)	b2 Control Center для Windows на русском языке
Температура хранения	-25°C до 70°C
Рабочая температура	-10°C до 50°C
Влажность	5-85%
Размеры	450x340x520мм
Вес	57 кг

Комплектация

Высоковольтная СНЧ установка повышенной мощности для испытаний кабелей с изоляцией из сшитого полиэтилена, 68 кВ HVA68-2
Кабель защитного заземления 6 мм2 / 4 м; с клещами зажимами 400 A GH0522
Высоковольтный тестовый кабель 5 м + зажимы-клещи 14 мм GH0653
Контактный наконечник KES0105
Кабель питания KEK0086, 3 м
Зажим красный GH0580, 14 мм
Серийный интерфейсный кабель DB9 f/f Link 3 м KEK0017
USB-RS232 адаптер KEK0049
HVA USB адаптер GH0602
Высоковольтный адаптер безопасности (заглушка) установлена на левой боковой стороне установки GH0612
Ключ включения/выключения прибора KEC0007
USB флеш карта вкл. ПО b2 Control Center KDD0016
