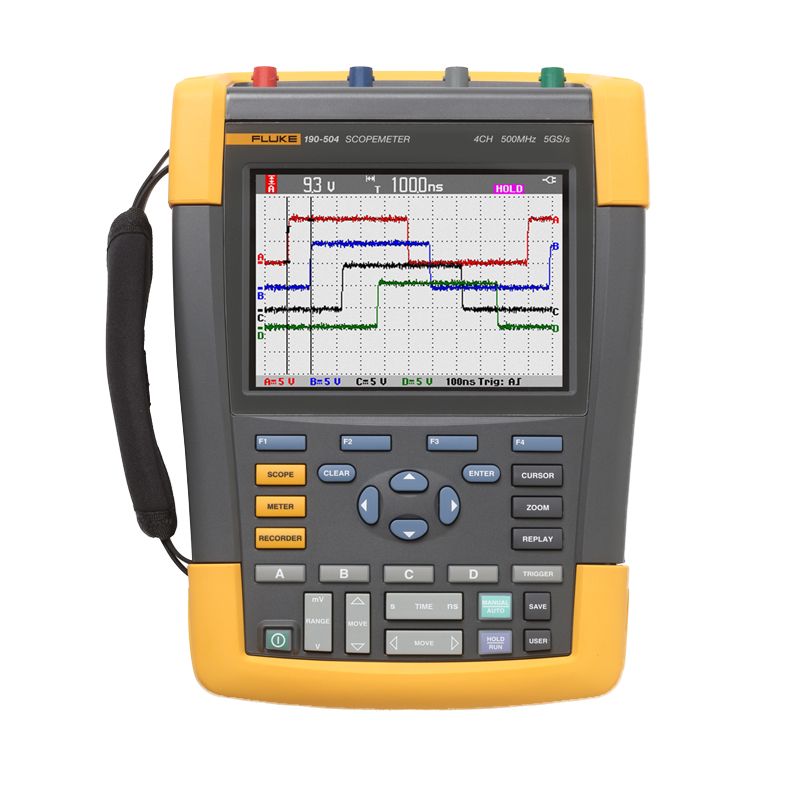

Осциллограф Fluke 190-504

Артикул: x-04612

Портативный 4-канальный контрольно-измерительный прибор с опцией мультиметра и безбумажным регистратором. Функция записывает осциллограммы в течение 48 ч. Возможность записи до 10000 измерений на 1 канал. Режим Connect-and-View автоматически выставляет нужные параметры.

Подробнее

Запросить цену

Уточняйте наличие

Нашли дешевле?

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

Осциллограф Fluke 190-504 – портативный 4-канальный контрольно-измерительный прибор с опцией мультиметра и безбумажным регистратором. Применяется как для ремонта микроэлектроники, так и диагностики сложного электрооборудования.

Достоинства

До 10000 измерений на канал.
Полоса пропускания – 500 МГц на 1 канал.
Connect-and-View.
ScopeRecord.
TrendPlot.
Автоматическая запись в течение 22 дн.
Память на 30 осциллограмм.
Собственный источник питания.

Универсальность

Прибор составляет осциллограммы, которые используются для анализа состояния электрооборудования. Возможность записи до 10000 измерений на 1 канал позволяет составлять более детальные графики.

С помощью Fluke 190-504 можно дополнительно определять постоянное и переменное напряжение, силу тока, сопротивление, температуру, а также проверять исправность диодов. Электрические коэффициенты измеряются с помощью зажимных клещей или шунта, а температура – дополнительной термопарой.

Параллельные каналы позволяют выявлять и анализировать функции целых устройств или отдельных модулей.

Простота использования

Режим Connect-and-View автоматически выставляет необходимые параметры для каждого из сигналов. Благодаря этой опции вы получите изображение сразу после подключения клещей или шунтов, без предварительной настройки электронного осциллографа Fluke 190-504.

ScopeRecord

Функция записывает осциллограммы в течение 48 ч. На 1 канал может приходиться до 30000 измерений, что позволяет выявлять даже кратковременные скачки сигналов. В случае, если случится перебой питания или другая нештатная ситуация, осциллограф автоматически пометит график с этим моментом, чтобы вам было проще обнаружить неисправность.

TrendPlot

Аппарат оснащен безбумажным регистратором. Благодаря этому вам доступна запись данных в течение 22 дн для выявления перемежающихся сбоев. Такие неполадки в работе могут быть вызваны разными причинами: пыль, коррозия, плохое соединение и т.д. С помощью TrendPlot легко выявить подобные неисправности через составление графиков минимального, максимального и среднего значений.

Хранение и передача данных с Fluke 190-504

Осциллограф Fluke хранит до 30 осцилограмм и 9 снимков экрана. Их можно просматривать как на экране измерителя, так и на ПК с помощью приложения FlukeView ScopeMeter, которое приобретается отдельно. Вся информация передается по USB.

Защита

Аппарат соответствует категориям электробезопасности CAT III 1000 В и CAT IV 600 В. Это позволяет использовать прибор при работе с электрооборудованием, как внутри зданий, так и с наземными линиями электропередач с напряжением до 1000 В.

Источник питания

Прибор работает от встроенного Li-Ion аккумулятора емкостью 4800 мА/ч. На одном заряде прибор будет работать до 8 ч.

Характеристики

Количество каналов	4
Полоса пропускания	500 МГц
Частота дискретизации	5 Гвыб/c
Объём памяти	10 кБ
Интерфейсы	USB
АЦП (бит)	8
Тип прибора	Цифровой
Тип	Осциллограф

Характеристики

Характеристики цифрового мультиметра
Fluke 190-504
Источники запуска развертки	4 входа BNC
Регистрация выбросов	8 нс
Измерения осциллограмм	Курсор - 7
Измерения осциллограмм	Автоматические - 30
Максимальная длина записи	30 000 точек (Режим ScopeRecord)
Максимальная длина записи	10 000 точек на входной канал (Режим осциллографа)
Послесвечение	Функция цифрового послесвечения, дающая эффект затухания осциллограммы, подобный аналоговому осциллографу
Сравнение осциллограмм	Опорная осциллограмма и автоматическая проверка на соответствие шаблону
Входы мультиметра (также используются для внешней синхронизации в режиме осциллографа)	4-мм разъемы типа "банан", полностью изолированные от входов и заземления осциллографа
Максимальное разрешение	5 000 отсчетов
Режимы измерений	Vdc, Vac rms, Vac + dc rms, сопротивление, непрерывность, тест диодов, ток (через клещи или шунт), температура °C или °F (с дополнительно приобретаемым преобразователем)
Память	30 (Экран + настройки)
Память	10 (Запись)
Дисплей	цветной ЖК-дисплей с диагональю 153 мм, с быстрым обновлением
Условия хранения и эксплуатации
Рабочая температура	от 0 до 40 °C (с аккумулятором)
Рабочая температура	от 0 до 50 °C (без аккумулятора)
Температура хранения	от –20 до 60 °C
Рабочая высота	До 2 000 м для КАТ. IV 600 В, КАТ. III 1000 В
Рабочая высота	До 3 000 м для КАТ. III 600 В, КАТ. II 1000 В
Характеристики безопасности
Электробезопасность	1000 В КАТ. III/600 В КАТ. IV (EN61010-1)
Механические и другие характеристики
Гарантия	3 года на прибор
Габаритные размеры	270 x 190 x 70 мм
Масса	2,2 кг

Комплектация

Осцилограф Fluke 190-504
VPS410 комплект щупов для измерения напряжения (один красный, один синий, один серый, один зеленый)
BC190 зарядное устройство/сетевой адаптер
BP291 литий-ионная батарея высокой емкости 4800 мАч
Наручный ремень (прикреплен к прибору)
Наручный ремень
Руководство пользователя на нескольких языках на компакт-диске
ПО FlukeView ScopeMeter
C290 жесткий футляр для переноски приборов
Интерфейсный кабель USB
