Осциллограф-мультиметр является одним из самых дешевых, простых и надежных приборов
Подробнее
Поделиться
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Цена указана без учёта НДС 20%
Возможности:

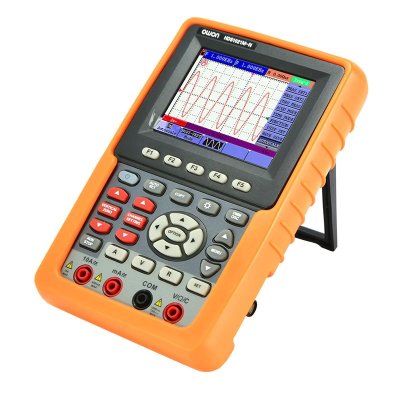

Осциллограф-мультиметр OWON HDS1021M-N является одним из самых дешевых, простых и надежных приборов. За счет своих характеристик (цена/качество) прибор уверенно закрепился на российском рынке.
Основным предназначением осциллографа-мультиметра является визуальное наблюдение сигнала и его сохранения для дальнейшей обработки.
Возможности:
- 20 автоматических измерений:
- курсорные измерения
- режим мультиметра
- интерполяция sin(x)/x
- хранение осциллограмм: 4 осциллограммы
- цветной ЖКИ дисплей
- USB интерфейс для связи с ПК, программное обеспечение
- автономная работа от встроенного аккумулятора
Характеристики
Тип
|
Осциллограф |
Количество каналов
|
1 |
Полоса пропускания
|
20 Мгц |
Частота дискретизации
|
0,5 ГГц |
Интерфейсы
|
USB device, USB диск |
АЦП (бит)
|
8 |
Характеристики
Осциллограф | ||
Полоса пропускания | 20 МГц | |
Скорость нарастания фронта | ≤ 17,5 нс | |
Количество каналов | 1 канал + DMM | |
Чувствительность по вертикали | от 5 мВ/дел до 5 В/дел. | |
Погрешность измерений | 3% | |
Разрешение по вертикали | 8 бит | |
Скорость развертки | от 5 нс/дел. до 100 с/дел. | |
Входные параметры | ||
Входной импеданс | 1 МОм, 10 пФ | |
Режимы входа | AC, DC, GND | |
Максимальное входное напряжение | ± 400 В ампл., САТI, САТII | |
Коэффициент деления (стандартных пробников) | х1; х10 | |
Коррекция по поэффициенту пробника | х1; х10; х100; х1000 | |
Система синхронизации | ||
Режимы синхронизации | авто, нормальный, единичный захват | |
Условия синхронизации | по уровню, видео, альтернативный | |
Система цифровой обработки | ||
Тип выборки | в реальном времени | |
Скорость выборки | 500МВ/с | |
Объем памяти | 6 К | |
Режим выборки | прямая выборка, регистрация пиков, усреднение | |
Алгоритм восстановления сигнала | sin(x)/x | |
Система измерений и математической обработки | ||
Автоматические измерения | Vpp, Vavg, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Overshoot, Preshoot, Rise Time, Fall Time, Delay A→B↑, Delay A→B↓, +Width, -Width, +Duty, -Duty | |
Функции математические | сложение, вычитание, умножение, деление, БПФ | |
Мультиметр | ||
Предел измерения | Разрешение | Точность |
Постоянное напряжение (VDC) | ||
Входной импеданс: 10 МОм. Максимальное входное напряжение: 1000 В (постоянное напряжение или размах переменного напряжения). |
||
400,0 мВ | 100 мкВ | ±(1%+2) |
4,000 В | 1 мВ | |
40,00 В | 10 мВ | |
400,0 В | 100 мВ | |
1000,0 В | 1 В | |
Переменное напряжение (VAC) | ||
Входной импеданс: 10 МОм. Максимальное входное напряжение: 750 В (переменное напряжение, эффективное значение). Частотный диапазон: 40–400 Гц. Отображаемое значение: эффективное значение синусоидальной волны. |
||
4,000 В | 1 мВ | ±(1%+3) |
40,00 В | 10 мВ | |
400,0 В | 100 мВ | |
750,0 В | 1 В | ±(1,5%+3) |
Постоянный ток (DC) | ||
40,00 мА | 10 мкА | ±(1,5%+1) |
400,0 мА | 100 мкА | ±(1,5%+1) |
10 А | 10 мА | ±(3%+3) |
Переменный ток (АC) | ||
40,00 мА | 10 мкА | ±(1,5%+1) |
400,0 мА | 100 мкА | ±(2%+1) |
10 А | 10 мА | ±(5%+3) |
Сопротивление | ||
400,0 Ом | 0,1 Ом | ±(1%+3) |
4,000 кОм | 1 Ом | ±(1%+1) |
40,00 кОм | 10 Ом | |
400,0 кОм | 100 Ом | |
4,000 МОм | 1 кОм | |
40,00 МОм | 10 кОм | ±(1,5%+3) |
Емкость | ||
51,20 нФ | 10 пФ | ±(3%+3) |
512,0 нФ | 100 пФ | |
5,120 мкФ | 1 нФ | |
51,20 мкФ | 10 нФ | |
100 мкФ | 100 нФ | |
Параметр | Значение | |
Проверка диодов | ||
Диапазон напряжений | 0–1,5 В | |
Прозвонка электрических цепей | ||
Если сопротивление обследуемой цепи менее 50 Ом | звучит сигнал | |
Общие характеристики | ||
Питание | 100-240 В / Li-ion 7.4 В (автономная работа 6 часов) | |
Дисплей | 3,7" технология TFT, подсветка LCD | |
Разрешение дисплея | 640 х 480 | |
Размеры | 18 см х 11,5 см х 4 см | |
Масса | 645 г |
Комплектация
- HDS1021M-N
- Батарея
- Адаптер постоянного тока
- Щуп осциллографа 2шт
- Измерительный провод мультиметра 2шт
- Кабель mini-USB
- Модуль для измерения малых емкостей
- Инструменты для регулировки щупов
- Кабель USB или кабель RS-232C
- Инструкция по эксплуатации
- Компакт-диск (программное обеспечение)
- Мягкая сумка-чехол
- Выходной разъем для тестового прямоугольного сигнала 1 кГц, 5 В
