Упрощенная аппаратная реализация портативного многофункционального осциллографа-мультиметра OWON HDS242S
Подробнее
Поделиться
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Цена указана без учёта НДС 20%

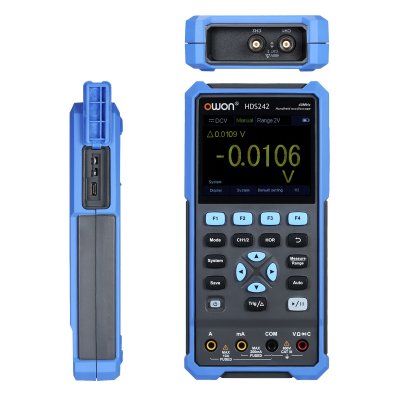

OWON HDS242 – упрощенная аппаратная реализация портативного многофункционального осциллографа-мультиметра OWON HDS242S (исполнение без встроенного генератора сигналов).
Прибор OWON HDS232S способен работать не только как цифровой портативный запоминающий осциллограф, но и как многофункциональный, высокочувствительный мультиметр, на 20000 отсчетов.
С его помощью можно измерить с высокой точностью напряжение и силу тока постоянного и переменного электрического сигнала, сопротивление постоянному току, емкость, проводимость, а также протестировать диоды.
OWON HDS242 – упрощенная аппаратная реализация портативного многофункционального осциллографа-мультиметра OWON HDS242S (исполнение без встроенного генератора сигналов).
Прибор OWON HDS232S способен работать не только как цифровой портативный запоминающий осциллограф, но и как многофункциональный, высокочувствительный мультиметр, на 20000 отсчетов.
С его помощью можно измерить с высокой точностью напряжение и силу тока постоянного и переменного электрического сигнала, сопротивление постоянному току, емкость, проводимость, а также протестировать диоды.
Особенности:
- функция мультиметра с True RMS;
- входное напряжение 400 В;
- память 8 К;
- питание от 2-х литиевых аккумуляторов 18650;
- скорость регистрации 10 000 осц/сек;
- интерфейс USB-C.
Характеристики
Тип
|
Осциллограф |
Количество каналов
|
2 |
Полоса пропускания
|
40 МГц |
Частота дискретизации
|
0,25 ГГц |
Интерфейсы
|
USB2.0 device |
АЦП (бит)
|
8 |
Характеристики
Характеристики портативного осциллографа | |
Количество каналов | 2 |
Полоса пропускания | 40 МГц |
Частота дискретизации | 125 Мвыб/с в одноканальном режиме 250 Мвыб/с в двухканальном режиме |
Глубина записи | 8 K в одноканальном режиме 4 К в двухканальном режиме |
Скорость обновления сигналов | 10 000 осц/с |
Входные параметры | |
Развязка входа | DC, AC, GND |
Входной импеданс | 1 МОм ± 2%, 16 пФ ± 10 пФ |
Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 X, 1000 X |
Максимальное входное напряжение | 400 В |
Ограниченная полоса пропускания | 20 МГц |
Горизонтальная система | |
Диапазон частоты дискретизации | 0.25 выб/с ~ 250 Мвыб/с |
Форма волны интерполяции | (Sinx)/x |
Коэффициент развёртки | 5 нс/дел - 1000 с/дел |
Погрешность временной базы | ± 100 ppm |
Вертикальная система | |
Диапазон чувствительности | 10 мВ/дел - 10 В/дел |
Диапазон смещения | ± 6 дел |
Время нарастания | ≤ 8 нс |
Погрешность коэф. усиления | 3% |
Система измерения | |
Курсорные измерения | разность напряжений между курсорами ΔV разница во времени между курсорами ΔT разница между ΔV и ΔT |
Автоматическое измерение | период, частота, от пика к пику, среднее значение, максимум, минимум, амплитуда |
Система синхронизации | |
Источник запуска | CH1, CH2 |
Тип запуска | Запуск по фронту |
Способ соединения | DC, AC |
Режим триггера | Авто, нормальный, одиночный |
Диапазон уровня запуска | ± 4 деления от центра экрана |
Погрешность уровня запуска | ± 0,3 деления |
Смещение запуска | В соответствии с длинной записи и временной осью |
Запуск по фронту | Нарастающий, спадающий |
Мультиметр | |
Максимальное разрешение | 20 000 отсчетов |
Режим тестирования | напряжение, ток, сопротивление, емкость, проверка диодов |
Максимальное напряжение | AC: 750 В DC: 1000 В |
Максимальный ток | AC: 10 А DC: 10 А |
Напряжение постоянного тока | 200.00 мВ, мин. разрешение 0.01 мВ, точность ± (0.3% + 10) 2.000 В, мин. разрешение 0.1 мВ, точность ± (0.3% + 5) 20.000 В, мин. разрешение 1 мВ, точность ± (0.3% + 5) 200.00 В, мин. разрешение 0.01 В, точность ± (0.3% + 5) 1000.0 В, мин. разрешение 0.1 В, точность ± (0.3% + 5) |
Напряжение переменного тока | 200.00 мВ, мин. разрешение 0.01 мВ, точность ± (0.8% + 10) 2.000 В, мин. разрешение 0.1 мВ, точность ± (0.8% + 10) 20.000 В, мин. разрешение 1 мВ, точность ± (0.8% + 10) 200.00 В, мин. разрешение 0.01 В, точность ± (0.8% + 10) 750.0 В, мин. разрешение 0.1 В, точность ± (1% + 10) диапазон частоты: 40 Гц - 1000 Гц |
Постоянный ток | 200.00 мА, мин. разрешение 0.01 мА, точность ± (0.8% + 10) 10.000A, мин. разрешение 1 мА, точность ± (2,5% + 10) |
Переменный ток | 200.00 мА, мин. разрешение 0.01 мА, точность ± (1% + 10) 10.000A, мин. разрешение 1 мА, точность ± (2,8% + 10) диапазон частоты: 40 Гц - 1000 Гц |
Сопротивление | 200.00 Ом, мин. разрешение 0.01 Ом, точность ± (0.8% + 10) 2.000 кОм, мин. разрешение 0.1 Ом, точность ± (0.8% + 5) 20.00 кОм, мин. разрешение 1 Ом, точность ± (0.8% + 3) 200.0 кОм, мин. разрешение 10 Ом, точность ± (0.8% + 3) 2.0000 MОм, мин. разрешение 0.1 кОм, точность ± (0.8% + 3) 20.000 MОм, мин. разрешение 1кОм, точность ± (1% + 3) 100.00 MОм, мин. разрешение 0.01 МОм, точность ± (5% + 10) |
Емкость | 20.00 нФ, мин. разрешение 1 пФ, точность ± (1% + 3) 200.0 нФ, мин. разрешение 10 пФ, точность ± (5% + 10) 2.0000 мкФ, мин. разрешение 0.1 нФ, точность ± (3% + 10) 20.000 мкФ, мин. разрешение 1 нФ, точность ± (3% + 10) 200.00 мкФ, мин. разрешение 10 нФ, точность ± (3% + 10) 2.0000 мФ, мин. разрешение 0.1 мкФ точность ± (3% + 10) |
Прозвонка | есть (< 50 Ом) |
Тест диодов | есть (0 - 2 В) |
Автоматический диапазон | есть |
TrueRMS | есть |
Общие характеристики | |
Дисплей | 3.5", LCD, 320 x 240, 65536 цветов |
Питание | AC 100 - 240 В, 50 - 60 Гц DC 5 В, 2 А |
Аккумулятор | 2200mAh*2(3.7V, 18650) |
Интерфейс | USB-C |
Мощность потребления | < 5 Вт |
Температура работы | 0 С° - 40 С° |
Температура хранения | -20 С° - 60 С° |
Способ охлаждения | Пассивный |
Относительная влажность | ≤ 90% |
Габариты | 198 × 96 × 38 мм |
Вес нетто | ~ 600 грамм (без батареи) |
Комплектация
- HDS242
- аккумуляторы
- зарядное устройство
- USB-кабель Type C для зарядки и подключению к ПК
- пассивный осциллографический пробник BNC
- пробник BNC – крокодилы 2 шт.
- щупы мультиметра
- регулировочная отвертка
- сумка чехол
- инструкция по эксплуатации
