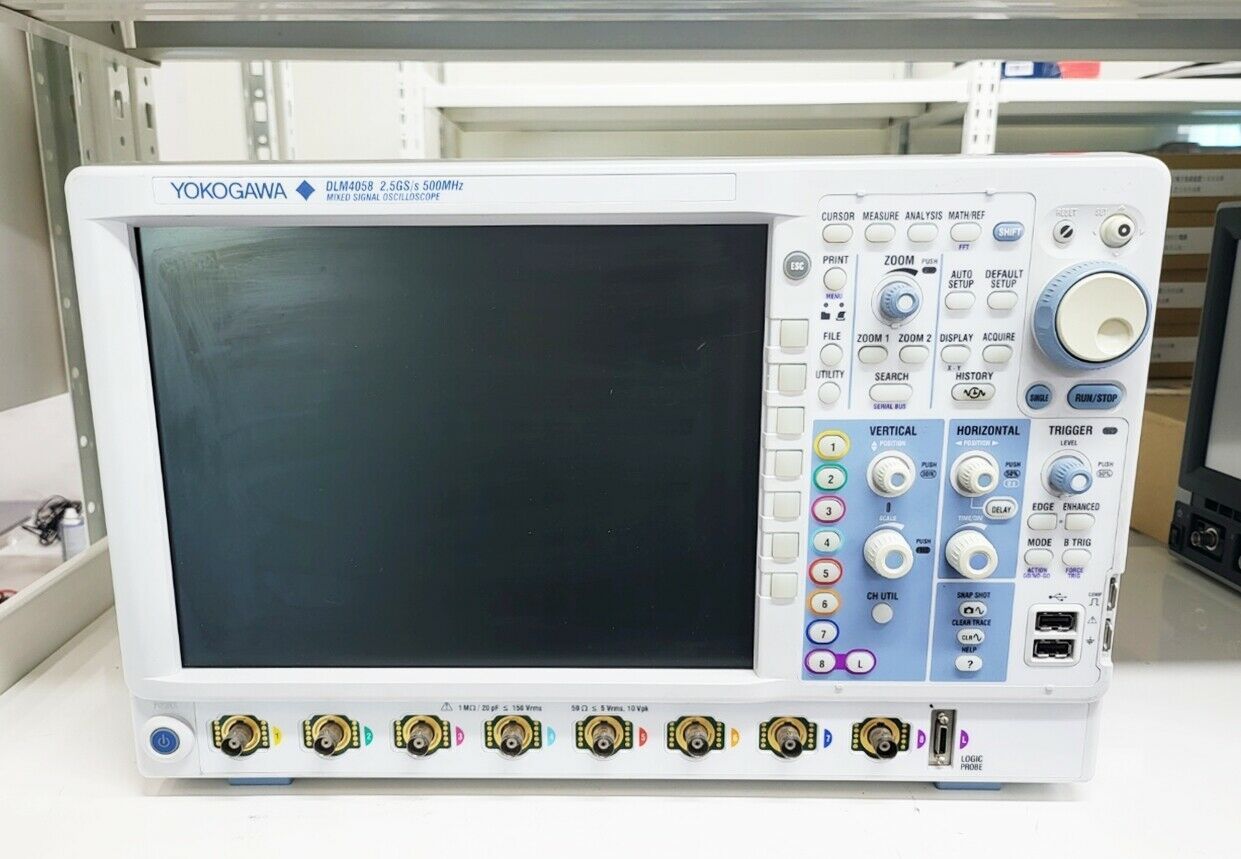

Осциллограф смешанных сигналов Yokogawa DLM4058 (демонстрационный)

Спец.цена

Госреестр

Артикул: d-10667

Осциллограф смешанных сигналов Yokogawa DLM4058 обладает огромным объёмом памяти в 125 млн точек, что позволяет выполнять долговременные измерения без потери данных. Комплект триггеров гарантирует захват даже самых быстрых и коротких импульсов, обеспечивая точные результаты.

Подробнее

2 095 468 руб./шт

5 238 670 руб.

-60%

Экономия 3 143 202 руб.

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

Осциллограф смешанных сигналов Yokogawa DL M4058 - это высокопроизводительный инструмент для измерения и анализа электрических сигналов. Его уникальные характеристики делают его идеальным выбором для широкого спектра промышленных и исследовательских приложений.

Одним из преимуществ Yokogawa DL M4058 является огромный объем памяти, составляющий 125 миллионов точек. Это позволяет выполнять длительные измерения без потери качества данных. Благодаря этому, пользователи могут исследовать сложные сигналы с высоким уровнем детализации.
Для быстрого захвата коротких импульсов, комплект триггеров осциллографа обеспечивает захват необходимых форм сигналов с высокой точностью. Это особенно полезно при работе с быстро меняющимися сигналами, такими как в радиолокации или телекоммуникациях.

В режиме непрерывной прокрутки осциллограф позволяет выполнять измерения в реальном времени, детально отображая формы сигналов. Это обеспечивает более глубокое понимание динамики исследуемых процессов и позволяет принимать обоснованные решения на основе полученных данных.
Осциллограф оснащен функцией записи истории данных, которая позволяет сохранять до 20 тысяч форм сигналов. Это значительно упрощает процесс анализа и сравнения данных, а также позволяет обнаруживать скрытые закономерности и аномалии.

Осциллограф смешанных сигналов Yokogawa DLM4058 – это современное устройство, которое позволяет проводить широкий спектр измерений электрических сигналов. Он обладает рядом уникальных характеристик, которые делают его незаменимым инструментом для специалистов в области электроники, телекоммуникаций и других отраслей.

Одной из особенностей этого осциллографа является возможность выполнения математических вычислений с задаваемыми пользователем параметрами. Эта функция позволяет проводить более глубокий анализ сигналов и получать более точную информацию о них.

Кроме того, Yokogawa DLM4058 оснащен функцией анализа источников питания, что позволяет исследовать различные типы источников питания и определять их характеристики.
Также этот осциллограф поддерживает анализ последовательной шины, что позволяет проводить исследования в области телекоммуникаций и разрабатывать новые устройства с последовательной передачей данных.

В нашем магазине вы можете купить Осциллограф смешанных сигналов Yokogawa DLM4058 - выставочный образец с минимальным количеством часов наработки. Покупая у нас, вы получаете гарантию качества и скидку до 80%. Если вам нужна помощь в выборе измерительного оборудования, наши специалисты всегда готовы ее оказать. Свяжитесь с нами по номеру телефона или через форму обратной связи на сайте. Мы осуществляем доставку по всей России. Наши приборы включены в Госреестр СИ и проходят поверку.

Характеристики

Количество каналов	4
Полоса пропускания	500 МГц
Частота дискретизации	2,5 Гвыб/c
Интерфейсы	USB, LAN
Тип прибора	Цифровой
Тип	Осциллограф

Характеристики

Параметр		DLM4038	DLM4058
Входные каналы		7 или 8 аналоговых + 8-разр. логика (стандартно) 8 аналоговых + 16-разр. логика или 7 аналоговых + 24-разр. логика (опция /L16)
Максимальная частота выборки		1,25 Гвыб/сек
Частотные характеристики		350 МГц	500 МГц
Максимальная длина записи, млн точек	Повторяющийся	1,25 (стандартно); 6,25 (M1); 12,5(M2)
	Одиночный	6,25 (стандартно); 25 (M1); 62,5 (M2)
Параметр		Значение
Режимы связи входного усилителя		Закрытый вход 1 МОм Открытый вход 1 МОм Открытый вход 50 Ом Закороченный вход
Входное сопротивление: при непосредственном входе по входу пробника 10:1		1,00 ± 0,01 МОм 50,0 ± 0,5 Ом 10,0 ± 0,2 МОм
Диапазон установки коэффициента отклонения , К _ОТКЛ, В: для входа 1 MОм для входа 50 Ом		0,002 – 10 0,002 – 0,5
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока , В		± (1,5 ∙ 10 ^-2 ∙ 8 ∙К _ОТКЛ + ∆ U _СМ ), где ∆ U _СМ – погрешность установки напряжения смещения
Диапазон установки напряжения смещения , U _СМ , В: для коэффициентов отклонения 2 – 50 мВ / дел для коэффициентов отклонения 100 – 500 мВ / дел и входа 1 МОм для коэффициентов отклонения 1 – 10 В / дел и входа 1 МОм для коэффициентов отклонения 100 – 500 мВ / дел и входа 50 Ом		± 1 ± 10 ± 100 ± 5
Пределы допускаемой абсолютной погрешности установки напряжения смещения , ∆ U _СМ , В : для коэффициентов отклонения 2 – 50 мВ / дел для коэффициентов отклонения 100 – 500 мВ / дел для коэффициентов отклонения 1 – 10 В / дел		± (10 -2 ∙ U СМ + 2·10 -4 ) ± (10 -2 ∙ U СМ + 2·10 -3 ) ± (10 -2 ∙ U СМ + 2·10 -2 )
Пределы допускаемой относительной погрешности деления напряжения пробником 10:1, %		± 2
Максимальное допустимое значение входного напряжения, В: эффективное значение для входа 1 МОм эффективное значение для входа 50 Ом пиковое значение для входа 50 Ом пиковое значение по входу пробников 10:1 в диапазоне частот до 1 МГц		150 5 10 600
Полоса пропускания ( по уровню минус 3 дБ ), МГц : для коэффициентов отклонения 100 мВ / дел – 100 В / дел с пробником 10:1; для коэффициентов отклонения 10 – 500 мВ / дел и входа 50 Ом : для DLM4038 для DLM4058 для коэффициентов отклонения 20 мВ / дел , 50 мВ / дел с пробником 10:1; для коэффициентов отклонения 2 мВ / дел , 5 мВ / дел и входа 50 Ом : для DLM4038 для DLM4058		0 – 350 0 – 500 0 – 300 0 – 400
Нижний предел полосы пропускания при закрытом входе , Гц, не более : для непосредственного входа при использовании пробника 10:1		10 1
Сдвиг фазы между каналами при одинаковых условиях, нс, не более		1
Максимальная частота выборки в реальном масштабе времени F _ВЫБ, Г_ВЫБ / с: ( Значения , заключенные в скобки, относятся к режиму работы осциллографа с высоким разрешением ) для включенного режима чередования для выключенного режима чередования для режима повторяющейся выборки для режима выборки с интерполяцией		2,5 (1,25) 1,25 (0,625) 125 125
Диапазон установки коэффициентов развёртки, с / дел		1 ∙ 10 ^-9 – 500
Пределы допускаемой абсолютной погрешности измерения временных интервалов , с		± (2 ∙ 10 -5 ∙Т + 5·10 -11 + Т _ВЫБ ), где Т – измеряемый временной интервал , Т _ВЫБ = 1/F _ВЫБ
Диапазон установки уровня синхронизации (U_З ): для внутренней синхронизации для внешней синхронизации		±4 деления ±2 В
Разрешение установки уровня синхронизации : для внутренней синхронизации для внутренней синхронизации при запуске от телевизионного сигнала для внешней синхронизации		0,01 деления 0,1 деления 5 мВ
Пределы допускаемой абсолютной погрешности установки уровня синхронизации , В для внутренней синхронизации для внешней синхронизации		± (0,1 ∙ U З + 0,2· К _ОТКЛ ) ± (0,1 ∙ U З + 0,05)
Минимальный уровень сигнала синхронизации : для внутренней синхронизации для внешней синхронизации		1 дел 100 мВ
Максимальное допустимое суммарное значение постоянного и пикового значения переменного напряжения на входе синхронизации , В		±40
Максимальное допустимое значение действующего значения переменного напряжения на входе синхронизации , В		28
Диапазон установки задержки сигнала синхронизации ( Т ЗС ), с		·10 ^-8 – 10
Пределы допускаемой абсолютной погрешности установки задержки сигнала синхронизации , с		± (5 ∙ 10 ^-3 ∙Т ЗС + 2·10 ^-9 )
Используемые логические пробники		701988, 701989
Количество входов логических пробников		8
Диапазон установки порогового уровня (U _ПОР ), В : для 701988 для 701989		± 40 ± 6
Разрешение установки порогового уровня , В		0,05
Пределы допускаемой абсолютной погрешности установки порогового уровня , В		±(3 ∙ 10 -2 ∙ U _ПОР + 0,1)
Диапазон входных напряжений , В : для 701988 для 701989		± 40 U _ПОР± 6
Максимальное допускаемое суммарное значение входного постоянного и пикового переменного напряжения , В : для 701988 для 701989		± 42 ± 40
Минимальное значение входного напряжения , мВ : для 701988 для 701989		250 150
Максимальная частота переключения , МГц : для 701988 для 701989		100 250
Минимальная длительность импульса , нс : для 701988 для 701989		5 2
Размер экрана дисплея , мм		171,3 × 128,5
Время установления рабочего режима , мин , не более		30
Габаритные размеры ( длина×ширина×высота ), мм , не более		426 × 215 × 273
Масса , кг , не более		6,6
Потребляемая мощность , В · А , не более		250

Комплектация

Осциллограф смешанных сигналов DLМ4058	1
Кабель питания	1
Пробник пассивный 500 МГц (10:1)	4
Мягкий чехол для пробников	1
Защитная крышка	1
Компакт - диск с документацией	1
Логический пробник	1
Руководство по эксплуатации	1
Методика поверки	1
