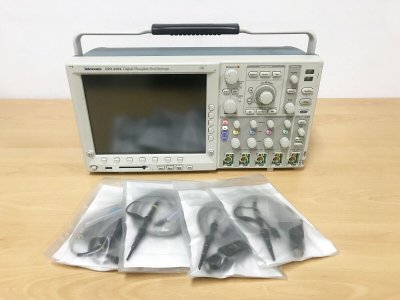

Осциллограф Tektronix DPO4104 (демонстрационный)

Спец.цена

Госреестр

Артикул: d-10652

Осциллограф Tektronix DPO4104 — это четырёхканальный прибор с полосой пропускания 1 ГГц и расширенной системой запуска. Частота дискретизации на каждом канале достигает 5 Гвыб/с.

Подробнее

1 403 359 руб./шт

3 508 397 руб.

-60%

Экономия 2 105 038 руб.

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

Осциллограф Tektronix DPO4104 - это надежный и точный инструмент для исследования электрических сигналов в различных приложениях. Он оснащен четырьмя аналоговыми каналами, каждый из которых имеет полосу пропускания в 1 ГГц. Это позволяет проводить точные и детальные измерения даже самых сложных сигналов.

Осциллограф оснащен расширенной системой запуска, которая позволяет автоматически находить и анализировать различные сигналы в сложных условиях. Частота дискретизации на каждом канале может достигать 5 миллиардов выборок в секунду, что делает его идеальным для измерения быстро меняющихся сигналов. Длина памяти на каждом канале составляет 10 миллионов выборок, что позволяет сохранять данные для последующего анализа.

Максимальная скорость сбора данных составляет более 25 000 осциллограмм в секунду. Это делает осциллограф подходящим для исследования сигналов с высокой частотой и быстрым изменением. DPO4104 также имеет множество автоматических измерений, которые упрощают анализ и обработку данных. Он поддерживает большое количество стандартных протоколов последовательной связи, включая I2C, SPI и UART. Прибор оснащен ярким цветным дисплеем с диагональю 26,4 см (10,4"), который обеспечивает четкое изображение и удобное управление.

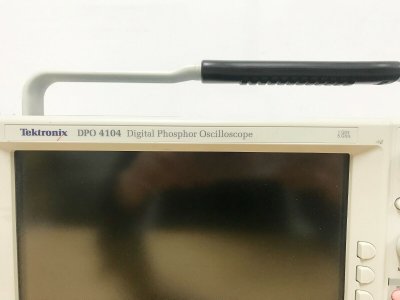

Осциллограф Tektronix DPO4104 является одним из самых быстрых и точных инструментов для анализа электрических сигналов на рынке. Он способен собирать более 35 тысяч осциллограмм в секунду, обеспечивая непревзойденную скорость и точность измерений. Одной из ключевых особенностей этого осциллографа является простота использования. Элементы управления Wave Inspector позволяют пользователю быстро и эффективно анализировать осциллограммы, а яркий цветной XGA дисплей обеспечивает качественное изображение.

Кроме того, осциллограф имеет очень компактный размер и малый вес, что делает его удобным для использования в различных условиях. На передней панели устройства имеются гнезда USB и CompactFlash для подключения внешних устройств хранения данных. Наконец, осциллограф автоматически подключается к компьютеру, что упрощает процесс передачи данных и настройки параметров. В целом, Tektronix DPO4104 представляет собой мощный и надежный инструмент для исследования сигналов, который будет полезен как профессиональным инженерам, так и студентам, изучающим электронику.

В нашем магазине вы можете купить Осциллограф Tektronix DPO4104- выставочный образец с минимальным количеством часов наработки. Покупая у нас, вы получаете гарантию качества и скидку до 80%. Если вам нужна помощь в выборе измерительного оборудования, наши специалисты всегда готовы ее оказать. Свяжитесь с нами по номеру телефона или через форму обратной связи на сайте. Мы осуществляем доставку по всей России. Наши приборы включены в Госреестр СИ и проходят поверку.

Характеристики

Количество каналов	4
Полоса пропускания	1 ГГц
Частота дискретизации	5 Гвыб/c
Интерфейсы	USB, LAN, VGA
Тип прибора	Цифровой
Тип	Осциллограф

Характеристики

Система вертикального отклонения. Аналоговые каналы
Входные каналы	4
Аналоговая полоса пропускания (–3 дБ) от 5 мВ/дел до 1 В/дел	1 ГГц
Расчетное время нарастания 5 мВ/дел (типичное значение)	350 пс
Аппаратные пределы полосы пропускания	250 МГц
Тип входа	по переменному току, по постоянному току, заземленный вход
Входное сопротивление	1 МОм ±1%, 50 Ом ±1%
Чувствительность по входу 1 МОм	1 мВ/дел – 10 В/дел
Чувствительность по входу 50 Ом	1 мВ/дел – 1 В/дел
Разрешение по вертикали	8 бит (11 бит при высоком разрешении)
Максимальное входное напряжение 1 МОм	250 Вср. кв. с пиковым значением ≤ ±400 В
Максимальное входное напряжение 50 Ом	5 Вср. кв. с пиковым значением < ±20 В
Погрешность коэффициента усиления по постоянному напряжению	±1,5% при установке смещения 0 В
Диапазон значений смещения	1 MОм; 50 Ом1 мВ/дел – 50 мВ/дел:±1 В50,5 мВ/дел – 99,5 мВ/дел:±0,5 В100 мВ/дел – 500 мВ/дел:±10 В505 мВ/дел – 995 мВ/дел:±5 В1 В/дел – 5 В/дел:±100 В5,05 В/дел – 10 В/дел:±50 В (для 50 Ом - данных нет)
Изоляция между каналами	≥100:1 при ≤100 13ц и ≥30:1 при >100 13ц вплоть до номинальной полосы пропускания для любых двух каналов с одинаковыми настройками «В/дел»
Общие данные
Габаритные размеры	137 х 439 х 229 мм
Масса	5 кг
