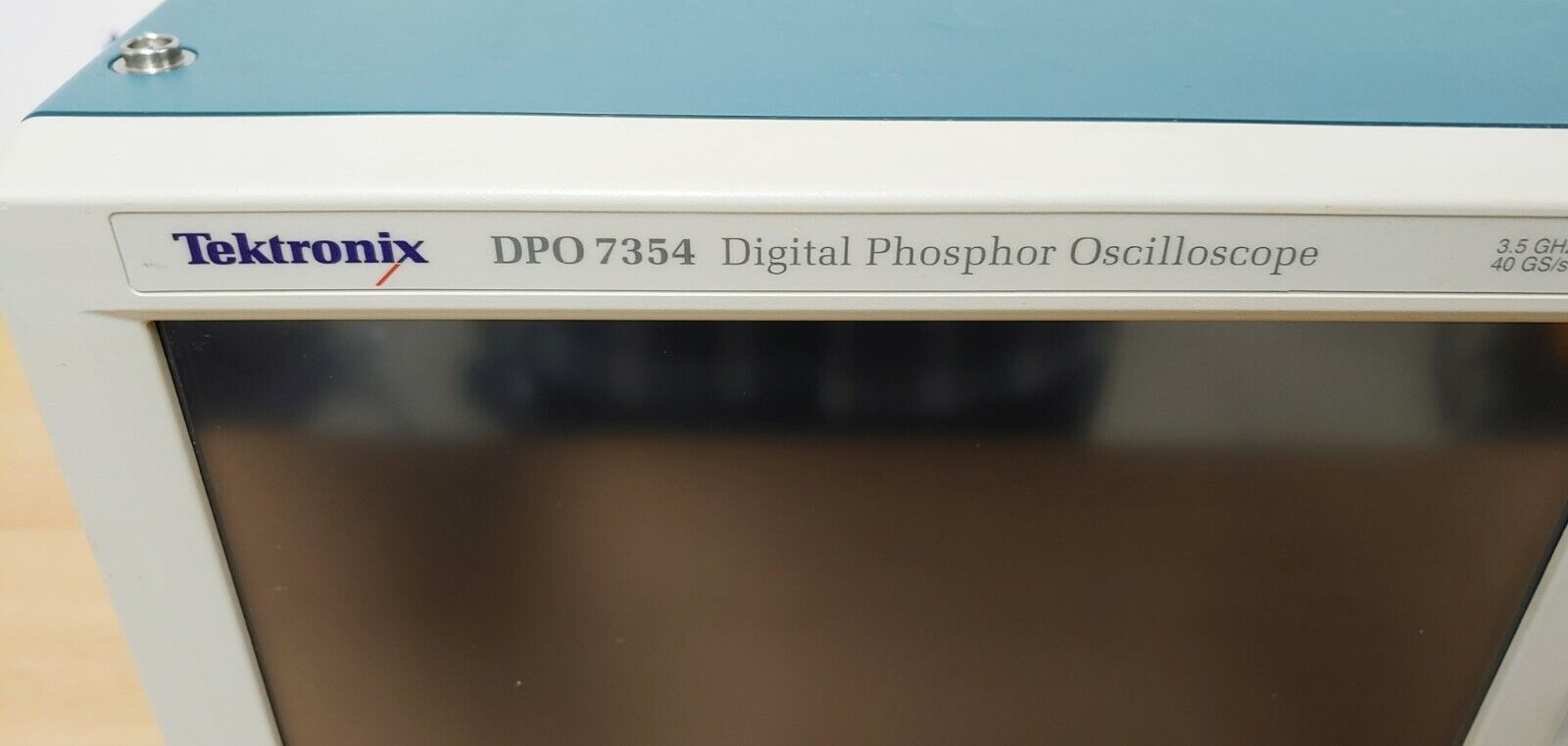

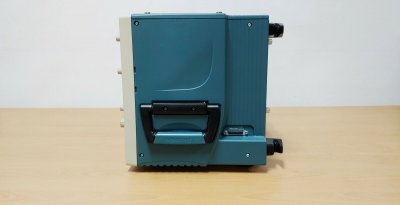

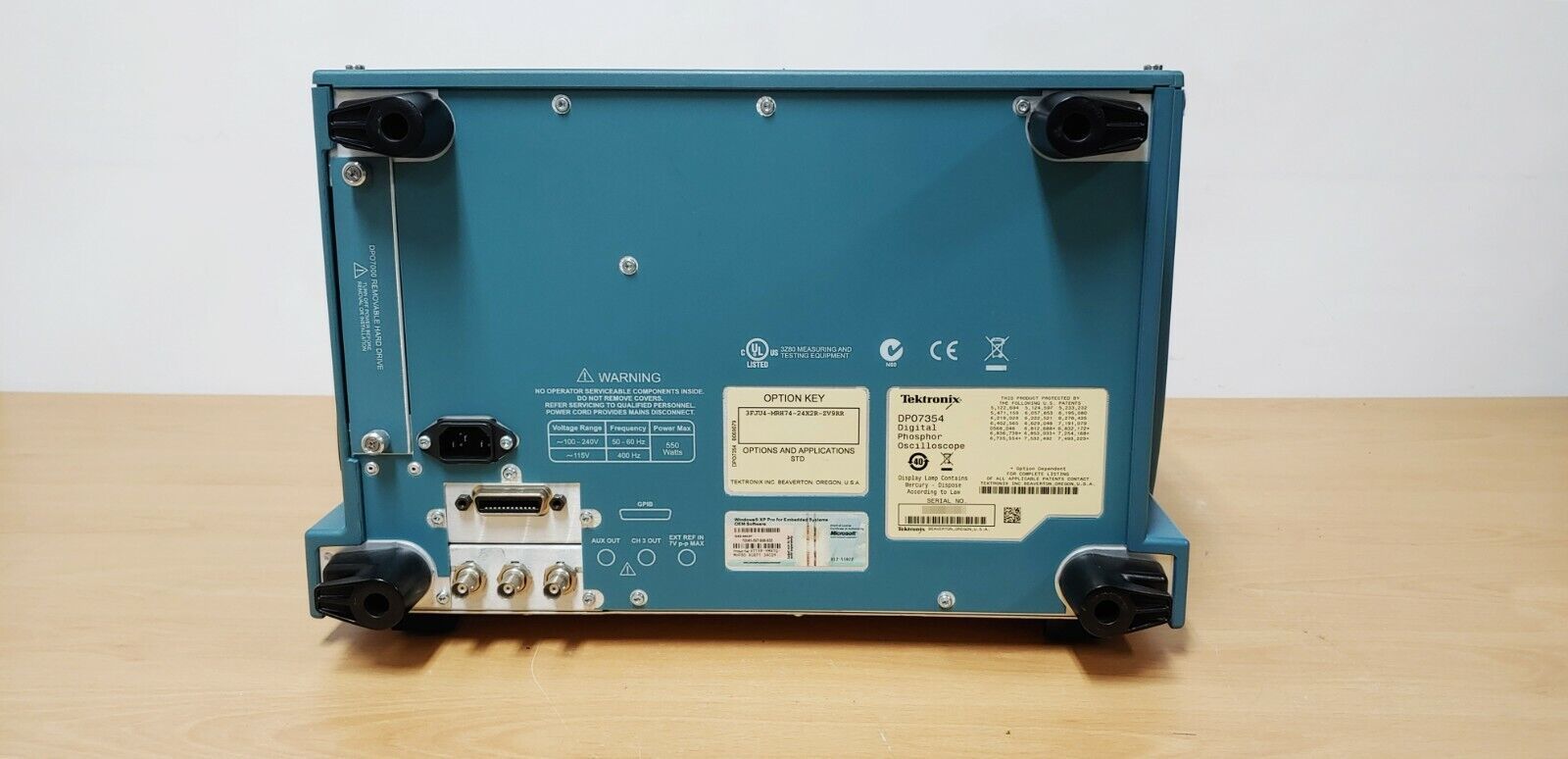

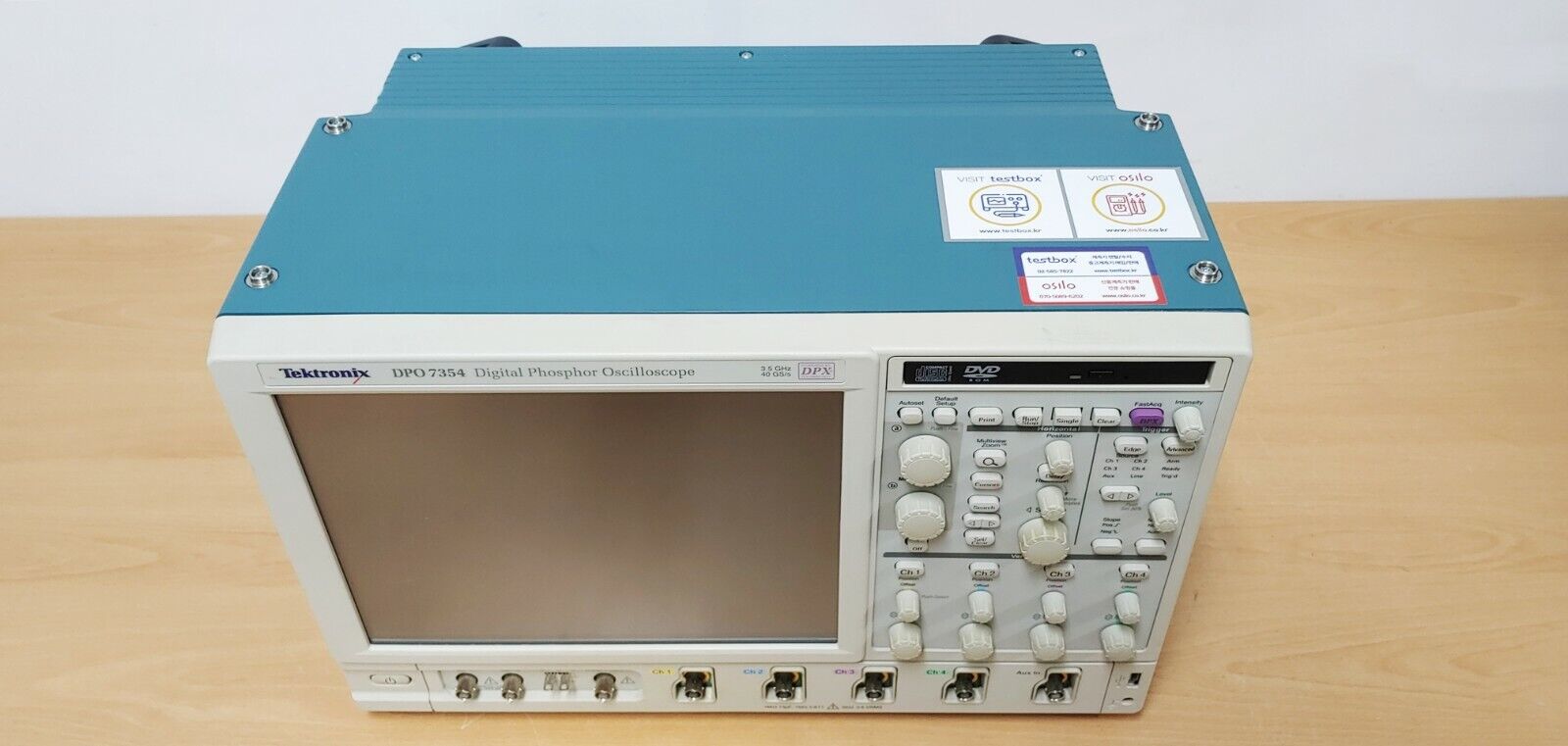

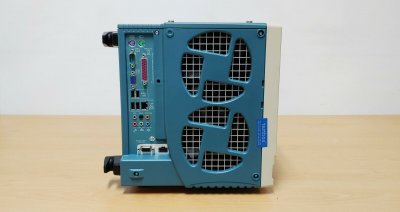

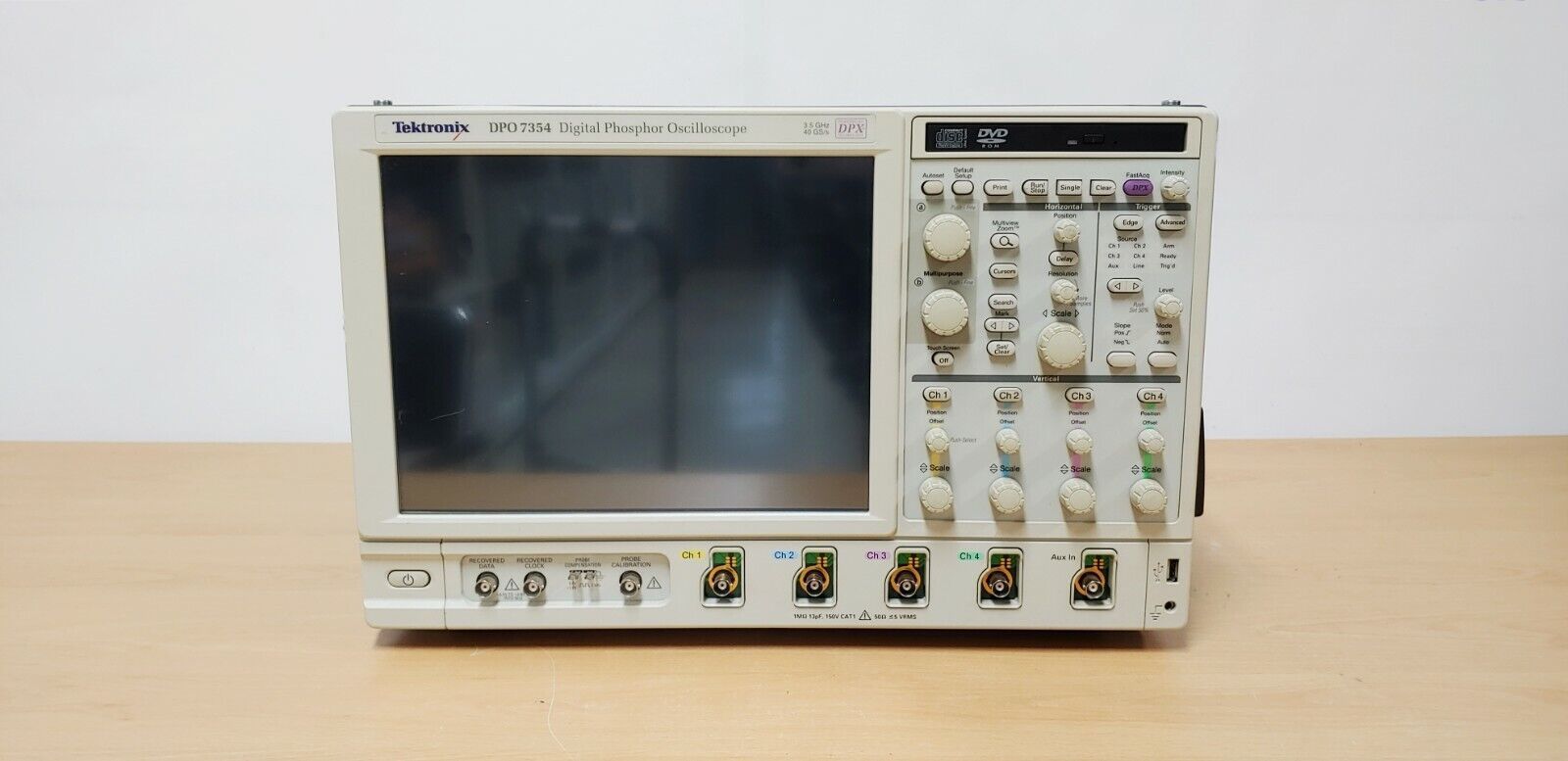

Осциллограф Tektronix DPO7354 (демонстрационный)

Спец.цена

Госреестр

Артикул: d-10657

Осциллограф Tektronix DPO7354 с TPP1000 — это мощный инструмент для исследований, который обладает широкой полосой пропускания в 3,5 ГГц и поддерживает работу с 4 каналами, обеспечивая высокую частоту дискретизации до 10 GS/s в реальном времени на всех каналах.

Подробнее

2 905 728 руб./шт

5 587 938 руб.

-48%

Экономия 2 682 210 руб.

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

Осциллограф Tektronix DPO7354 является цифровым запоминающим стационарным осциллографом с пропускной способностью 3,5 ГГЦ и частотой выборки 40 ГГЦ. Встроенная память осциллографа насчитывает 40 МБ на канал, позволяя проводить длительное и тщательное изучение сигнала без ущерба для его качества.

Осциллограф снабжен широким спектром режимов синхронизации, среди которых есть синхронизация по переднему фронту, по продолжительности импульса, синхронизация при всплеске (аномалии), синхронизация при истечении заданного времени, синхронизация по изменению состояния, синхронизация при ошибке времени установления / удержания, синхронизация с автоматическим запуском, синхронизация при однократных событиях, синхронизация по уровню сигнала и синхронизация по логическому условию.

Tektronix DPO7354 подходит для профессионального использования и обеспечивает высокую точность измерений при работе со сложными сигналами. Его можно подключить к компьютеру через интерфейсы VGA, Ethernet или USB для передачи данных и управления осциллографом при помощи специального программного обеспечения. Прибор оснащен цветным дисплеем и поддерживает большое количество интерфейсов, включая VGA, Ethernet и USB, для подключения к компьютеру и передачи данных.

DPO7354 обеспечивает возможность одновременного мониторинга до 4 каналов, поддерживает различные режимы работы, включая усреднение, выборку, растяжку, быстрое преобразование Фурье (БПФ), автоматическое измерение и курсорные измерения. В устройстве также имеется пиковый детектор для более точного анализа сложных сигналов.

В нашем магазине вы можете купить Осциллограф Tektronix DPO7254C - выставочный образец с минимальным количеством часов наработки. Покупая у нас, вы получаете гарантию качества и скидку до 80%. Если вам нужна помощь в выборе измерительного оборудования, наши специалисты всегда готовы ее оказать. Свяжитесь с нами по номеру телефона или через форму обратной связи на сайте. Мы осуществляем доставку по всей России. Наши приборы включены в Госреестр СИ и проходят поверку.

Характеристики

Количество каналов	4
Полоса пропускания	3,5 ГГц
Частота дискретизации	40 Гвыб/c
Интерфейсы	USB, LAN, GPIB, RS-232, VGA
Тип	Осциллограф

Характеристики

Система вертикального отклонения
Входные каналы	4
Полоса пропускания (расширенная полоса DSP)	3.5 ГГц
Время нарастания (расширенная полоса DSP)	115 пс
Аналоговая полоса пропускания (-3 дБ)	2,5 ГГц
Время нарастания от 10 % до 90 % (ном.)	145 пс
Время нарастания от 20 % до 80 % (ном.)	95 пс
Погрешность усиления постоянного напряжения	±1 % со смещением/положением равным 0
Режим входа	Связь по перем. току, связь по пост. току, земля
Входное сопротивление (выбирается программно)	1 МОм ±1 %, 13 пФ ±2 пФ или 50 Ом ± 1 %
Чувствительность входа	1 МОм: от 1 мВ/дел до 10 В/дел; 50 Ом: от 1 мВ/дел до 1 В/дел
Разрешение по вертикали	8 бит (>11 бит с усреднением)
Макс. входное напряжение, 1 МОм	150 В Кат. I, снижается с крутизной 20 дБ/декаду до 9 В (ср.кв.) на частоте выше 200 кГц
Макс. входное напряжение, 50 Ом	5 В (ср.кв.), с пиковыми значениями менее ±24 В
Диапазон положений	±5 делений
Диапазон чувствительности	от 1 мВ/дел до 9,95 мВ/дел: ±0,2 % (чувствительность-положение) ±0,1 дел ±1,5 мВот 10 мВ/дел до 99,5 мВ/дел: ±0,35 % (чувствительность-положение) ±0,1 дел ±1,5 мВот 100 мВ/дел до 1 В/дел: ±0,35 % (чувствительность-положение) ±0,1 дел ±15 мВот 1,01 В/дел до 10 В/дел: ±0,25 % (чувствительность-положение) ±0,1 дел ±150 мВ
Задержка между любыми двумя каналами (ном.)	<100 пс (50 Ом, связь по пост. току и равна В/дел при чувствительности равной или больше 10 мВ/дел)
Развязка между каналами (любые два канала при одинаковой вертикальной чувствительности) (ном.)	>100:1 на частоте <100 МГц; 30:1 от 100 МГц до 2,5 ГГц > 20:1 от 2,5 до 3,5 ГГц
Система горизонтальной развертки
Диапазон разверток	от 25 пс/дел до 1000 с/дел
Разрешение по времени (в режиме ET/IT)	250 фс
Диапазон задержки развертки	от 5 нс до 250 с
Временной сдвиг между каналами	Диапазон ±75 нс
Погрешность измерения интервала	((0,06/частота дискретизации)+(2,5 % от макс. показаний)) ср.кв.
Джиттер запуска (ср.кв.)	1,5 пс (ном.) с выключенным режимом улучшенного запуска < 100 фс с включенным режимом улучшенного запуска
Собственный джиттер	<1 пс ср.кв. (<2 пс пиковый) для длительности записи <10 мкс (ном.) <2,5 пс ср.кв. для длительности записи <30 мс <65 х 10-12 для длительности записи <10 с
Погрешность развертки	±2,510-6 + старение <110-6 в год
Система захвата сигнала
Частота дискретизации реального времени
1 канал (макс)	40 Гвыб./с
2 канала (макс)	20 Гвыб./с
3 канала (макс)	10 Гвыб./с
Частота дискретизации в эквивалентном времени (макс)	Частота дискретизации в эквивалентном времени (макс) 4 Твыб./с (для повторяющихся сигналов)
Максимальная длина записи на канал
В стандартной конфигурации	40 M (1 канал), 20 М (2 канала), 10 M (4 канала)
С опцией 2RL	80 M (1 канал), 40 М (2 канала), 20 M (4 канала)
С опцией 5RL	200 M (1 канал), 100 М (2 канала), 50 M (4 канала)
С опцией 10RL	40 М (1 канал) 200 М (2 канала)100 М (4 канала)
Максимальная длительность при максимальном разрешении реального времени (1 канал)
Разрешение	25 пс (40 Гвыб./с)
Макс. длительность со стандартной длиной записи и частотой дискретизации	1 мс
Макс. длительность с опцией 2RL	2 мс
Макс. длительность с опцией 5RL	5 мс
Макс. длительность с опцией 10RL	10 мс
Общие данные
Размеры	292х451х265 мм
Вес	15 кг
