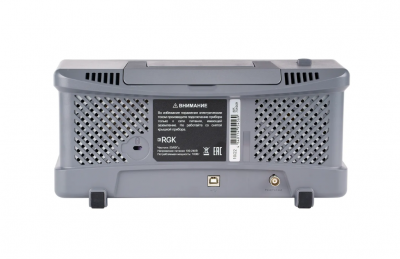

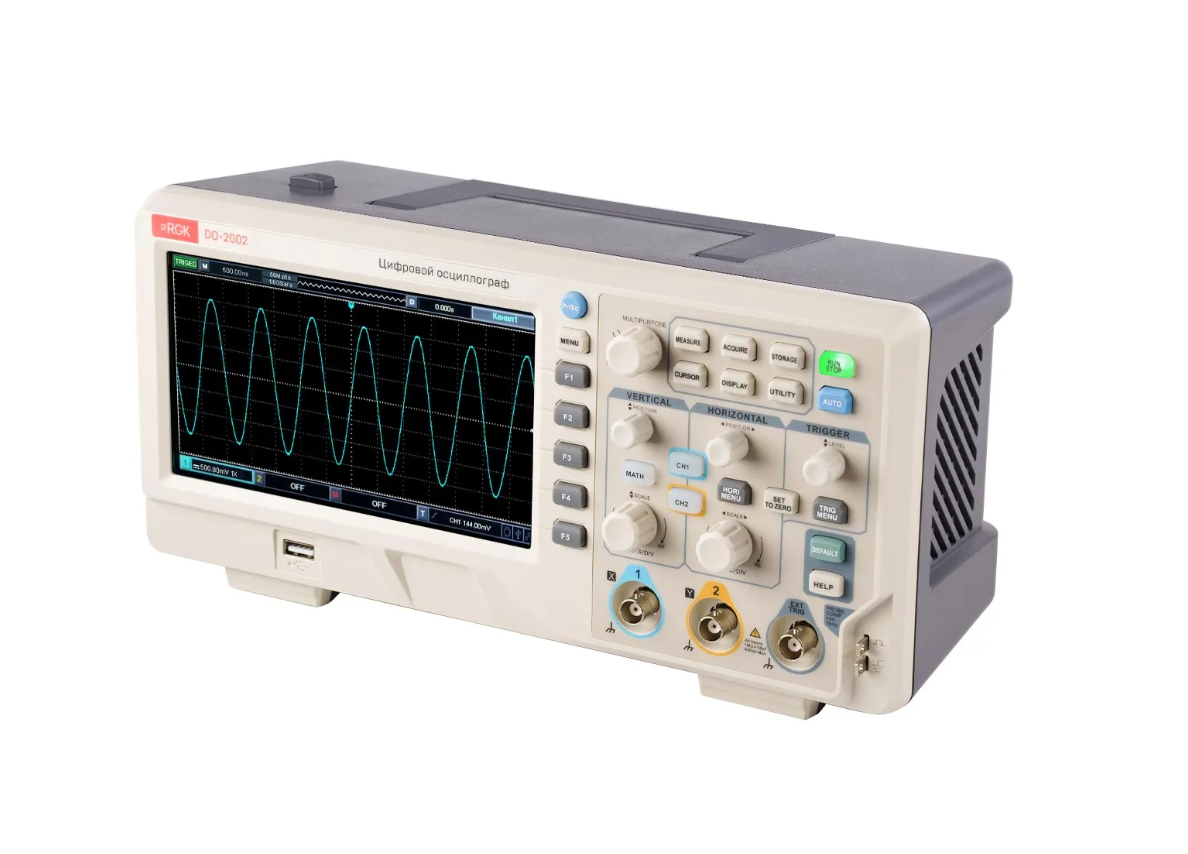

Цифровой осциллограф RGK DO-2002

Артикул: x-17193

От других модификаций своей серии он отличается наиболее широкой полосой пропускания, которая составляет 200 МГц, что позволяет, при максимальной частоте дискретизации 1 Гвыб/с, регистрировать быстро меняющиеся сигналы и импульсы с шириной фронта от 1,8 нс.

Подробнее

Снят с производства

Нашли дешевле?

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

RGK DO-2002 — это цифровой осциллограф с широкой полосой пропускания, высоким разрешением и обширным набором функций, идеально подходящий для решения задач в области электроники, схемотехники и исследований сигналов.

Вертикальная система

Прибор оснащён двумя каналами с полосой пропускания 200 МГц и временем нарастания фронта импульса ≤1,8 нс, что обеспечивает точный анализ быстрых переходных процессов. Осциллограф поддерживает отключаемое ограничение полосы пропускания аналогового сигнала на уровне 20 МГц, что позволяет минимизировать помехи. Разрядность аналого-цифрового преобразователя составляет 8 бит, а коэффициент вертикальной развертки варьируется от 1 мВ/дел до 20 В/дел, предоставляя гибкость в анализе слабых и сильных сигналов.

Горизонтальная система

С максимальной частотой дискретизации 1 Гвыб/с и диапазоном временной развертки от 2 нс/дел до 50 с/дел, RGK DO-2002 позволяет исследовать как кратковременные сигналы, так и длительные процессы. Глубина памяти составляет 64 кб для одного канала и 32 кб для двух каналов, что обеспечивает качественное хранение и анализ сложных сигналов.

Математические возможности

Осциллограф поддерживает широкий спектр операций над осциллограммами, включая сложение, вычитание, умножение, деление и быстрое преобразование Фурье (FFT). Для анализа спектра доступны оконные функции, такие как Хэннинга, Блэкмана, Хэмминга и прямоугольное окно. Встроенный цифровой фильтр позволяет работать с высокочастотными, низкочастотными и полосовыми сигналами, что расширяет возможности обработки данных.

Дисплей и интерфейс

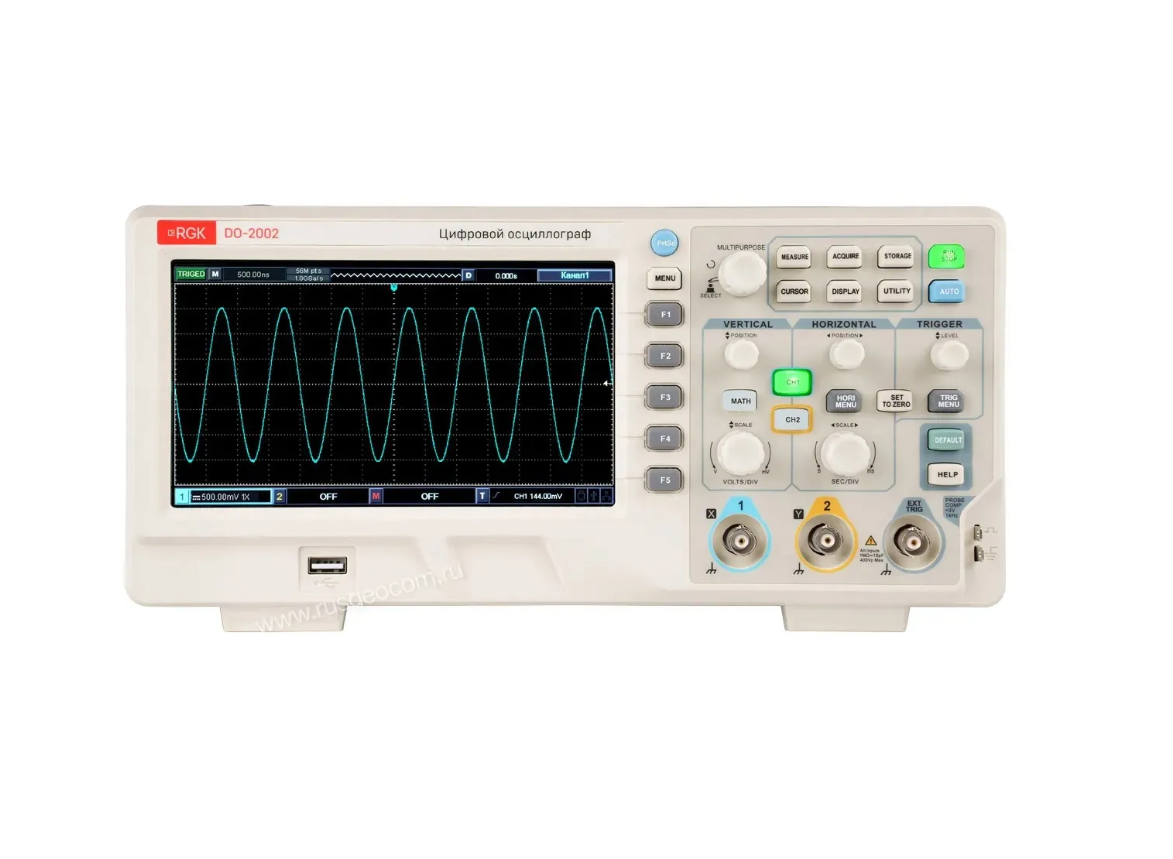

Устройство оснащено 7-дюймовым ЖК-дисплеем с разрешением 800х480 пикселей, обеспечивающим чёткое отображение сигналов и параметров. Большой экран делает работу комфортной даже при анализе сложных сигналов.

Преимущества

Высокая полоса пропускания и частота дискретизации обеспечивают точный анализ сигналов.
Гибкие настройки развертки и фильтрации позволяют адаптировать осциллограф под различные задачи.
Интуитивно понятный интерфейс и качественный дисплей делают устройство удобным в использовании.

Характеристики

Количество каналов	2
Полоса пропускания	200 МГц
АЦП (бит)	8 бит
Тип	Цифровой осциллограф

Характеристики

Вертикальная система
Тип осциллографа	цифровой
Количество каналов	2
Полоса пропускания	200 МГц
Время нарастания фронта импульса	≤1,8 нс
Разрядность аналого-цифрового преобразователя	8 бит
Диапазон коэффициента вертикальной развертки	от 1 мВ/дел до 20 В/дел
Отключаемое ограничение полосы пропускания аналогового сигнала	20 МГц
Горизонтальная система
Максимальная частота дискретизации	1 Гвыб/с
Диапазон временной развертки	от 2 нс/дел до 50 с/дел
Глубина памяти	1 канал – 64 кб, 2 канала – 32 кб
Математические операции
Операции над осциллограммами	＋, －, ×, ÷, FFT (БПФ)
Оконные функции для БПФ	Хэннинга, Блэкмана, Хэмминга, прямоугольное
Цифровой фильтр	высокочастотный, низкочастотный, подавление полосы
Общие характеристики
ЖК-дисплей	7 дюймов
Разрешение дисплея	800х480 пикселей
Напряжение питания	~100-240 В
Габаритные размеры	152 х 311 х 137 мм
Масса	2 кг

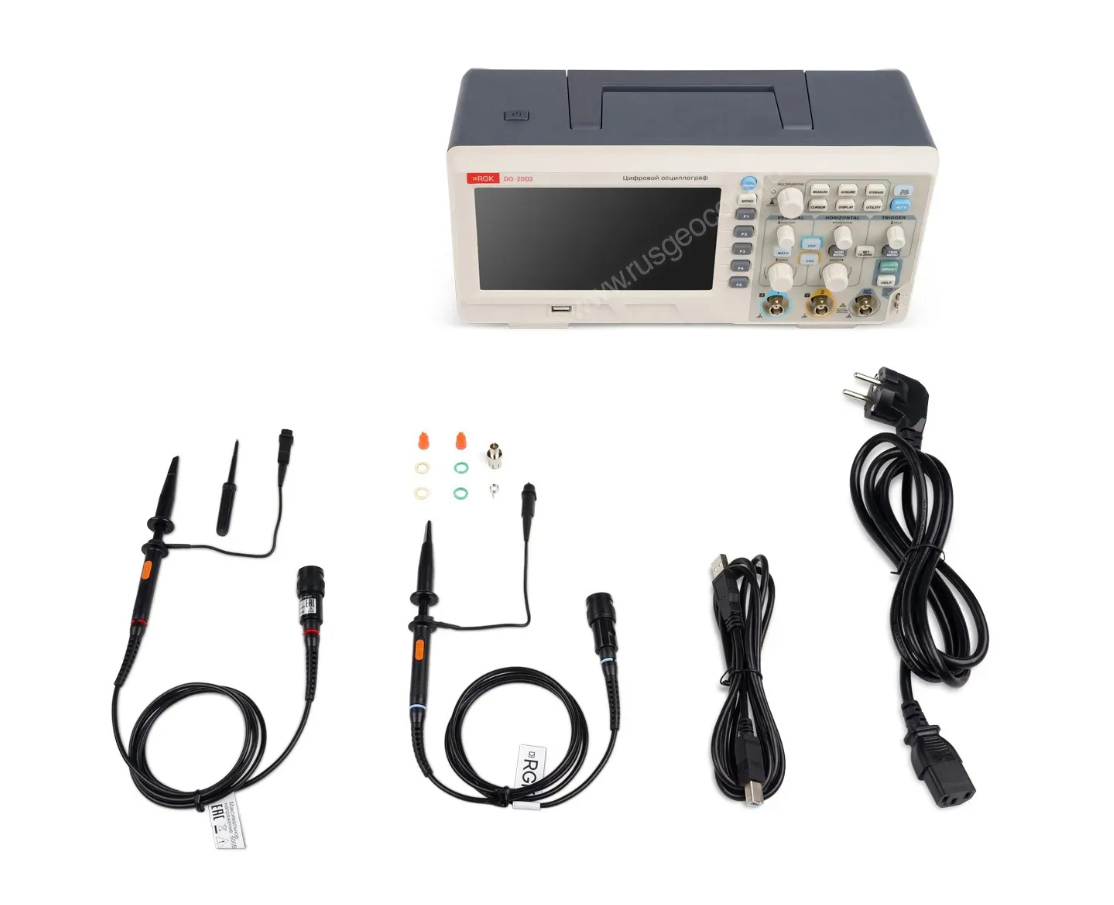

Комплектация

Цифровой осциллограф RGK DO-2002
Кабель питания
Пассивный пробник - 2 шт
USB-кабель
