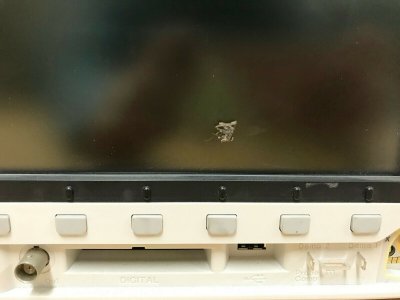

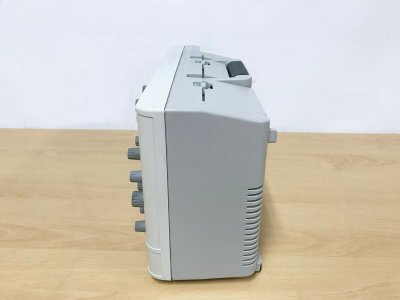

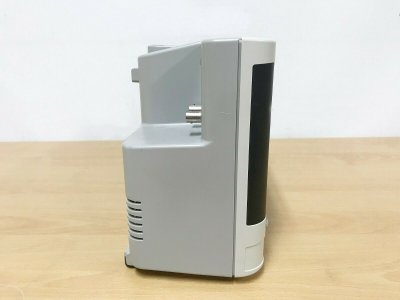

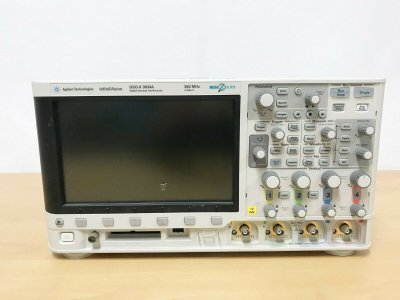

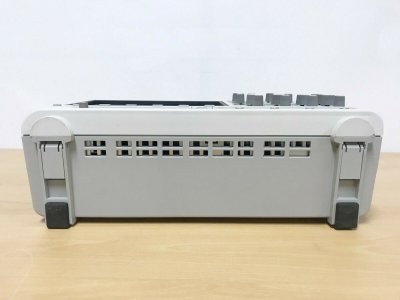

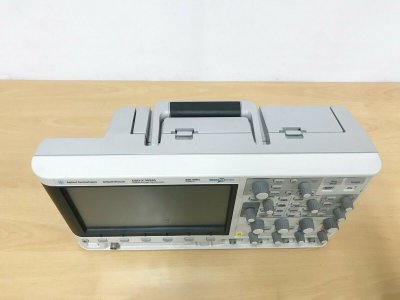

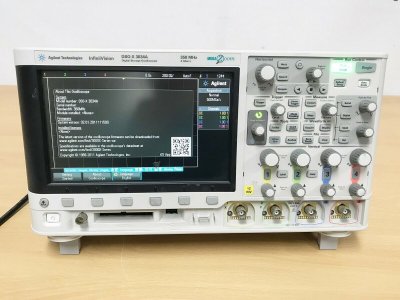

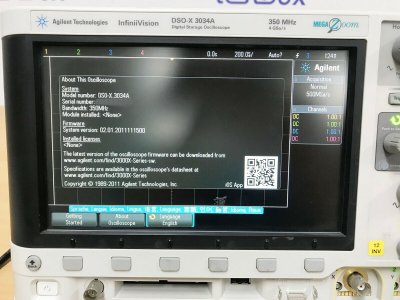

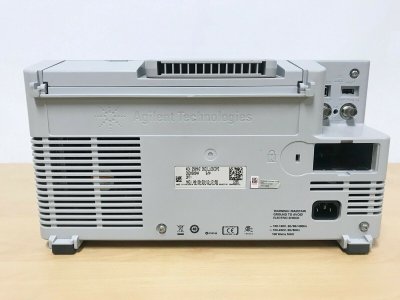

Осциллограф Agilent DSOX3034A
Осциллографы являются очень важным инструментом для инженеров, занимающихся разработкой и тестированием электронных устройств. Одной из самых популярных моделей является Agilent DSOX3034A, благодаря своим характеристикам. Этот осциллограф предлагает полосу пропускания до 350 МГц, что достаточно для работы с большинством аналоговых сигналов.
Глубина памяти прибора может достигать 4 мегавыборок, что обеспечивает достаточно места для записи даже самых сложных сигналов. Встроенный генератор функций/сигналов с диапазоном до 20 МГц позволяет создавать сигналы произвольной формы для тестирования устройств. Кроме того, осциллограф оснащен встроенным цифровым вольтметром, который может измерять напряжение на входе осциллографа. Благодаря опциям измерительных приложений, пользователь может выбрать именно те функции, которые ему необходимы для его работы.
Технология глубокой памяти MegaZoom IV от компании Agilent включает в себя специализированные СБИС и позволяет обновлять осциллограммы со скоростью до миллиона в секунду. Такой высокий показатель может улучшить качество отображаемых данных, позволяя увидеть даже самые маленькие детали, такие как помехи или флуктуации, путем изменения яркости изображения. Однако что еще более важно, высокая скорость обновления увеличивает вероятность регистрации случайных и редко происходящих событий, которые могут быть пропущены осциллографами с более низкими скоростями обновления.
Прибор может использовать глубокую память MegaZoom IV для записи длительных уникальных сигналов, одновременно сохраняя высокую частоту дискретизации, а затем оперативно увеличить определенный участок сигнала.
В нашем магазине вы можете купить Осциллограф Agilent DSOX3034A - выставочный образец с минимальным количеством часов наработки. Покупая у нас, вы получаете гарантию качества и скидку до 80%. Если вам нужна помощь в выборе измерительного оборудования, наши специалисты всегда готовы ее оказать. Свяжитесь с нами по номеру телефона или через форму обратной связи на сайте. Мы осуществляем доставку по всей России. Наши приборы включены в Госреестр СИ и проходят поверку.
Характеристики
Тип
|
Осциллограф |
Количество каналов
|
4 |
Полоса пропускания
|
350 МГц |
Параметры | Значения |
---|---|
Полоса пропускания | 350 МГц |
Аналоговые каналы | 4 |
Логические каналы | 8 для моделей MSOX (или моделей DSOX после апгрейда) |
Частота дискретизации | 4 Гвыб/с на половине каналов, 2 Гвыб/с на всех каналах |
Глубина памяти | 2 Квыб (4 Мвыб опционально) |
Вертикальное разрешение | 8 бит |
Коэффициент отклонения | 2 мВ/дел - 5 В/дел |
Погрешность коэффициента усиления на постоянном токе | ± 2% |
Горизонтальное разрешение | 2,5 пс |
Коэффициент развертки | 2 нс/дел - 50 с/дел |
Ограничение полосы пропускания | 20 МГц |
Входной импеданс | 1 МОм/50 Ом, интерфейс AutoProbe |
Погрешность временной базы | 25 ± 5 ppm |
Режимы сбора данных | |
Нормальный | Отображение собранных данных на экране в реальном времени |
С усреднением | Число усреднений 2, 4, 8,16, 32, 64… до 65 536 |
Сегметированный | Период захвата не менее 19 мкс |
С обнаружением пиков | Захват глитчей длительностью от 250 пс |
Режим высокого разрешения | Разрешение 12 бит при развертке ≥ 1 мкс/дел |
Режимы запуска | |
Принудительный | Немедленный запуск при нажатии клавиши на панели |
По перепаду | Запуск по положительному или отрицательному перепаду сигнала в любом канале |
По длительности импульса | Запуск по импульсу, длительность которого больше, равно или меньше заданной (от 2 нс до 10 с) |
По ранту | Запуск по ранту |
По ТВ сигналу | Запуск по стандартному сигналу NTSC, PAL или SECAM |
По сигналам шин | Запуск по сигналам шин USB, I2C, SPI, RS232, UART, CAN, LIN, и I2S |
По комбинации | Запуск по комбинации аналоговых или цифровых каналов |
Прочие | Прочие режимы запуска, см. подробные технические характеристики |
Измерения | 34 автоматических измерения |
Математические функции | Сложение, вычитание, умножение, дифференцирование, интегрирование, извлечение корня, БПФ |
Логические каналы | |
Количество каналов | 16 (для моделей MSOX или DSOX после апгрейда) |
Частота дискретизации | 1 ГВыб/с |
Динамический диапазон | ± 10 В |
Генератор сигналов | |
Частота | 0,1 Гц – 20 МГц |
Формы сигнала | Синус, прямоугольный, импульсный, треугольный, пилообразный, шумовой, постоянное напряжение |
Дисплей | 8,5-дюймовый цветной WVGA TFT LCD |
Скрорость обновления дисплея | 1 000 000 осцилограмм в секунду |
Интерфейс | |
Стандартно |
USB 2.0 порты на передней и задней панелях, совместимые со скоростными флеш-накопителями USB порт для удаленного управления с ПК |
Опционально | GPIB, LAN, VGA |
Габаритные размеры | 38,1 см (ширина) х 20,4 см (высота) х 14,1 см (глубина) |
Вес | 3,85 кг |
