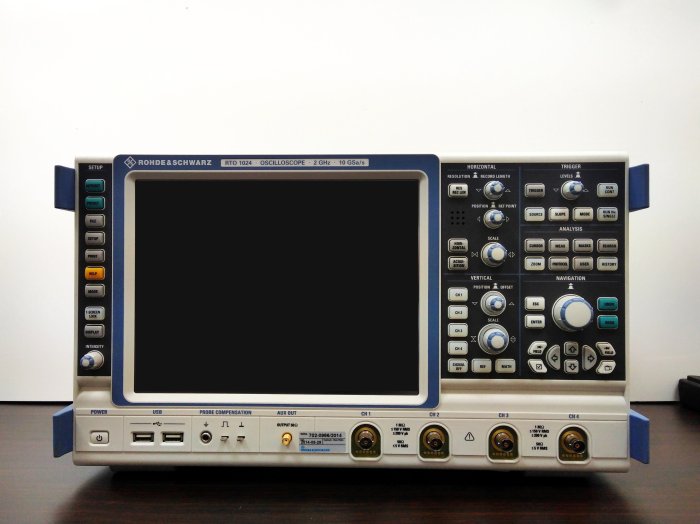

Цифровой осциллограф RTO1024 + B205 (до 4 ГГц) (демонстрационный)

Спец.цена

Госреестр

Артикул: d-13353

Осциллограф сочетает в себе превосходное качество отображения сигнала, высокую скорость сбора данных и первую в мире цифровую систему синхронизации в реальном времени с компактной конструкцией прибора в классе устройств с полосой пропускания 4 ГГц (опция B205). Прибор оснащен функциями измерения и анализа с аппаратным ускорением.

Подробнее

3 060 000 руб./шт

6 510 638 руб.

-53%

Экономия 3 450 638 руб.

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

Цифровой осциллограф RTO1024 является отличным выбором для тех, кто нуждается в мощном и эффективном инструменте для анализа и тестирования аналоговых сигналов. Обладая аналоговой полосой пропускания в 2 ГГц, этот осциллограф способен обрабатывать сигналы с высокой частотой и обеспечивать точные результаты измерений.

RTO1024 имеет четыре аналоговых входных канала, что позволяет проводить многоканальные измерения и контролировать несколько параметров одновременно. Максимальная частота дискретизации составляет 10 миллиардов выборок в секунду, что обеспечивает высокую скорость сбора данных и точность результатов. Глубина памяти осциллографа может достигать 80 мегабайт, что достаточно для хранения большого объема данных и позволяет проводить анализ сложных сигналов. Цветной сенсорный ЖК-дисплей с диагональю 10,4 дюйма обеспечивает удобство использования и возможность работы с осциллографом без дополнительных устройств ввода.

Прибор способен собирать и обрабатывать до одного миллиона сигналов в секунду, что позволяет быстро обнаруживать неисправности и не тратить время на догадки. Высокие скорости сбора данных обеспечивают возможность работы без ограничений по функциональности, что делает RTO1024 идеальным выбором для анализа сложных сигналов и проведения научных исследований. Быстрый анализ ошибок возможен благодаря функции просмотра истории, которая позволяет легко находить и исправлять ошибки в системе.

Опция B205 позволяет расширить полосу пропускания осциллографа до 4 ГГц, что делает его идеальным решением для тестирования и отладки высокочастотных устройств и систем. В целом, RTO1024 представляет собой мощный и универсальный инструмент для работы с различными типами сигналов, который обеспечивает точность, скорость и удобство в использовании.

В нашем магазине вы можете купить Цифровой осциллограф RTO1024 + B205 (до 4 ГГц) - выставочный образец с минимальным количеством часов наработки. Покупая у нас, вы получаете гарантию качества и скидку до 80%. Если вам нужна помощь в выборе измерительного оборудования, наши специалисты всегда готовы ее оказать. Свяжитесь с нами по номеру телефона или через форму обратной связи на сайте. Мы осуществляем доставку по всей России. Наши приборы включены в Госреестр СИ и проходят поверку.

Характеристики

Количество каналов	4
Полоса пропускания	4 ГГц
Частота дискретизации	20 Гвыб/c
Интерфейсы	USB, LAN, DVI
Тип	Осциллограф цифровой

Характеристики

Система вертикального отклонения
Количество каналов	4
Полоса пропускания (на уровне -3 дБ) при 50 Ом	4 ГГц (опция B205)
Время нарастания переходной характеристики (расчетное)	175 пс
Входное сопротивление	50 Ом ±1.5 %1 MОм ±1 %, 15 пФ (расчетное)
Чувствительность (при максимальной полосе пропускания во всех диапазонах)	50 Ом: от 1 мВ/дел до 1 В/дел1 МОм: от1 мВ/дел до 10 В/дел
Разрешение АЦП (ENOB) (при синусоидальном сигнале с максимальной амплитудой и частотой < –3 dB относительно полосы пропускания)	> 7 бит (расчетное)
Система сбора информации
Максимальная частота дискретизации (в режиме реального времени)	10 ГГц на канал
Объем памяти	В стандартной конфигурации, на канал при одном активном канале: R&S®RTO: 4-канальная модель: 20 /80мегаотсчетовМаксимальная с опцией R&S®RTO-B102: R&S®RTO: 4-канальная модель: 100 /400мегаотсчетов
Максимальная скорость сбора данных	Непрерывная регистрация и вывод1×109 отсчетов/с, 1×103отсчетов1 000 000 сигналов/с
Режим сегментированной развертки	Время простоя < 200 нс
Режимы прореживания (любое сочетание режима прореживания и арифметических операций с формой сигнала, до 3 сигналов на канал)	Выборка, пиковый детектор, режим высокого разрешения. Среднеквадратичное значение
Арифметические операции	Выключены, огибающая, усреднение
Режимы интерполяции	Линейная, Sin(x)/x, ступенчатая
Система горизонтального отклонения
Диапазон временной развертки	От 25 пс/дел до 50 с/дел
Погрешность временной развертки	10-52·10-7 (опция R&S®RTO?B4)
Задержка между каналами	±100 нс (в режиме реального времени, переключение между каналами - например, задержка состояние-детектирование)
Система синхронизации
Режимы синхронизации	по фронту, по импульсу, по длительности, рант,по окну, по тайм-ауту, по интервалу, по крутизне сигнала, Data2Clock, по шаблону, по состоянию, по заданной последовательности, I2C, SPI;Опционально: UART/RS-232, LIN, CAN, FlexRay
Чувствительность	Задание гистерезиса системы запуска устанавливается автоматически или вручную от 0,1 дел до 5 дел
Мин. обнаруживаемый импульс	50 пс
Связь по входу сигнала запуска	Как в выбранном канале; опционально: подавление ВЧ с регулируемой частотой среза от 100 кГц до 50% от полосы пропускания
Математические операции
Алгебраические категории	математические, логические операции, сравнение, частотная область, цифровые фильтры
Операции, оптимизированные на аппаратном уровне	+, -, *, 1/x, \|x\|, производная, log10, ln,log2, масштабирование,
Математические	Конечная импульсная характеристика, амплитуда БПФ
Функции анализа и измерений
Функции анализа с аппаратным ускорением	спектр, гистограмма, испытания на соответствие маске, курсор
Функции измерения с аппаратным ускорением	амплитудные измерения, временные измерения
Общие данные
Размеры	427×249×204 мм (16,81x9,8x8,03 дюйм)
Масса	9,6 кг (21,16 фунт)
Display	10,4" LC TFT цветной сенсорный экран,1024 × 768 пикселей (XGA)
Возможности подключения	1 Гбит/с LAN, 4 × USB 2.0, GPIB (опционально),DVI для внешнего монитора, внешняя синхронизация
